圆弧导轨 vs 回转支承

更多产品及应用技术文章,点击进入技术分享栏目。



HEPCO公司发明和制造的滚轮圆弧导轨,得到了市场的极大欢迎,迅速地成为圆弧运动应用中,除了回转支承的另外一种越来越受欢迎的选择;比如在旋转工作台(回转工作台)中就得到了广泛的应用。

回转支承,又名转盘轴承,具有如下特点:
一:
小轴承,可以通过预紧的施加,得到更好的刚性和运行平稳性。回转支承属于大轴承,零件尺寸更大,更难进行精密加工,而且装配之后,零部件之间的配合松紧受外界因素的影响很大,所以基本上没有办法进行精密的预紧力调整;加工误差,载荷作用下的零部件变形,不平整的安装表面,零部件之间的温度差异导致的热胀冷缩不均匀,这些因素都会影响像回转支承这样的大轴承的预紧力。
二:
回转支承的预紧力,在工厂装配好之后,就已经确定。安装和使用过程中,由于尺寸大,很容易受影响而导致预紧力的变化;预紧力变小,会降低系统的刚性;预紧力太大,会导致转动困难和损坏零件。(圆弧导轨系统的预紧力,是在安装的时候进行调整的,可灵活根据实际情况进行微调,确保良好的运行状态)



和回转支承相比,圆弧导轨具有如下特点:
1. 通常情况下,回转支承不做预紧。而圆弧导轨,是V型滚轮在V型导轨面上滚动的,可以通过调整偏心滚轮的偏心距,得到适合的预紧;这样的话,整个系统的刚性更高,运行更平稳。
2. 当回转支承中的滚动体损坏了之后,那就需要更换整套回转支承;圆弧导轨系统的滚轮损坏了之后,只需要更换损坏的滚轮,换上新滚轮之后,再调整偏心滚轮的偏心距,就可以得到合适的预紧,从而保证平稳的运行。

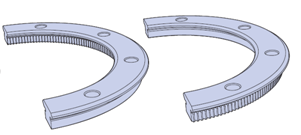

3. 当你的回转角度不需要360度,比如只需要90或180度,你就可以选用90或180度的圆弧导轨。选用回转支承的话,只有一种选择,360度。

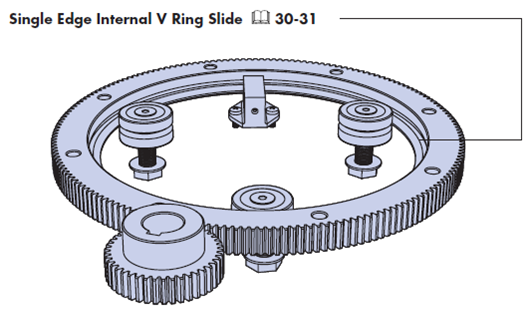

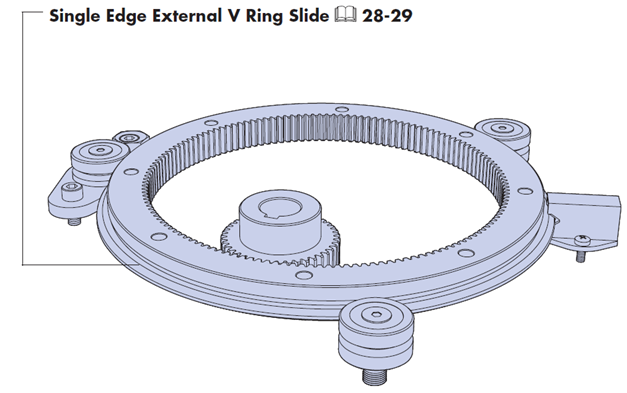

4. 圆弧导轨的安装方式更灵活,既可以把整圆弧导轨作为底座,把做旋转运动的部件安装在上面,通过让圆弧导轨转动带动部件转;也可以在圆弧导轨上安装滑座,在滑座上安装部件,圆弧导轨固定,滑座转动带动部件转动。

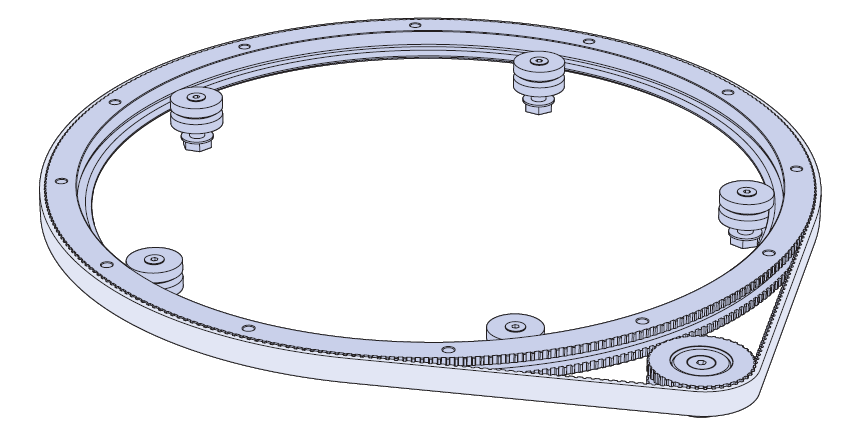

5. 圆弧导轨的驱动方式更灵活,既可以通过小齿轮驱动,也可以通过同步带驱动。


有关圆弧导轨在旋转工作台中的应用的更多说明,请参阅文章:圆弧导轨应用-旋转工作台
