HDS2应用：悬臂轴

更多产品及应用技术文章，点击进入技术分享栏目。

HDS2滚轮导轨，是重载滚轮导轨。如下是一种悬臂应用：

此悬臂单轴系统由如下组件组成：
1. 滑座：AU15033WLB
2. 大截面导轨铝型材：HB33
3. V型导轨：CHSS33

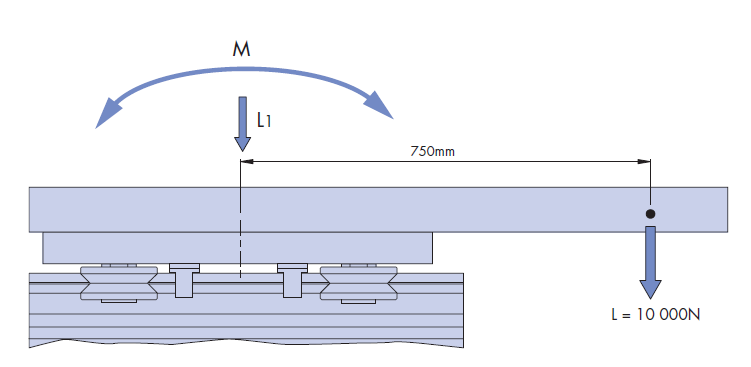

载荷L为10000N，偏开滑台中心的距离是750mm。滑台移动的速度是0.4m/s，每个礼拜开机时间为40个小时，有效工作时间的比例为60%。

载荷系数LF=L1/L1(max) + L2/L2(max) + Ms/Ms(max) + Mv/Mv(max) + M/M(max)
L2=Ms=Mv=0
L1=10000N
M=10000N x 0.75m=7500Nm
L1(max), L2(max), Mv(max), Ms(max), M(max)指的是系统可承受的极限载荷，可从产品样本查得。

极限载荷下，轴承滚轮的寿命是2000km。按如下公式，计算实际载荷下的预期寿命：
Life=Basic life/(0.04+0.96LF)3.3=7573km.

上述寿命，是按行走的公里数来算的。换算成时间：0.4m/s x 60 x 60 x 40 (秒/周) x 0.6 (60%的有效工作时间）=34.56公里/周；那7573公里，就相当于219个周，也就是4.2年。
