滚轮导轨典型应用-伸缩轴

更多产品及应用技术文章,点击进入技术分享栏目。



滚轮导轨具有很好的产品使用的可拓展性,如下是两个很好的应用案例,可用来说明这点:

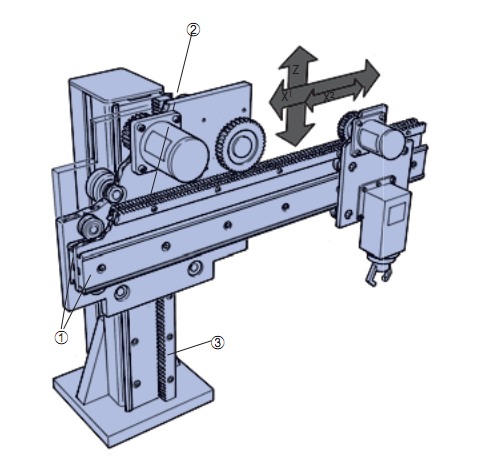

应用案例一:伸缩抓取装置
X轴是可伸缩的,由两根双沿V型导轨,背靠背地安装在同一块基座板上,成为X1轴和X2轴;同时在基座板上方,再安装两根齿条,作为X1和X2轴的齿轮齿条驱动装置。
抓取了工件之后,不但附属轴X2轴,可以往回退;主要轴X1轴,也可以往回退。这种运动方式,可以保证生产流水线的运转不被打断,同时工件可以方便地从这条生产线移到另外一条生产线。

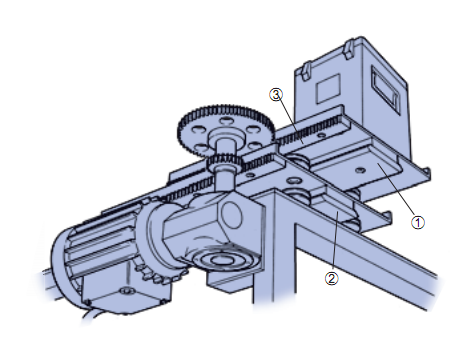

应用案例二:伸缩运送装置
主要轴2和附属轴1使用的都是双沿V型导轨,都是通过齿轮齿条来驱动。这个设计的精妙之处在于,主要轴和附属轴的驱动齿轮,是安装在同一根轴上,通过同一个电机来驱动的;不过他们的齿数不一样,主驱动齿轮的齿数少。也就是说当电机转动一定圈数之后,主要轴的齿条移动的距离比附属轴的齿条移动的距离短,从而实现了伸缩。


如果你有类似的应用,请联系上海派然涛工业技术有限公司
