HDS2滚轮导轨类型

更多产品及应用技术文章,点击进入技术分享栏目。



海普克(HEPCO)的HDS2滚轮导轨具有广泛的产品供应范围,如下是导轨的类型:

一. 双沿V型导轨
两个V型导轨面,做成一体的,工厂出厂的时候,通过加工,已经保证了两个V型导轨面的平行度,这样就让安装变得容易。单根长度可达4米,通过拼接可得到任意长度。既可自己装配滑台,也可采购装配好的滑台。配合的驱动方式,可选择同步带驱动或者齿轮齿条驱动;常用的一种安装方式是:在和双V型导轨垂直的面上,安装同步带或齿条,这样结构上就比较紧凑。




二. 单沿V型导轨
当你的应用需要两个V型导轨面的距离足够大以来承受大的翻转力矩的时候,可选择两根单沿V型导轨,错开一定距离,平行布置。在导轨上切出齿条,可切直齿或斜齿,成为一体式齿条导轨,省去了分开的齿条和导轨的对齐工作。

三.  双沿/单沿平导轨

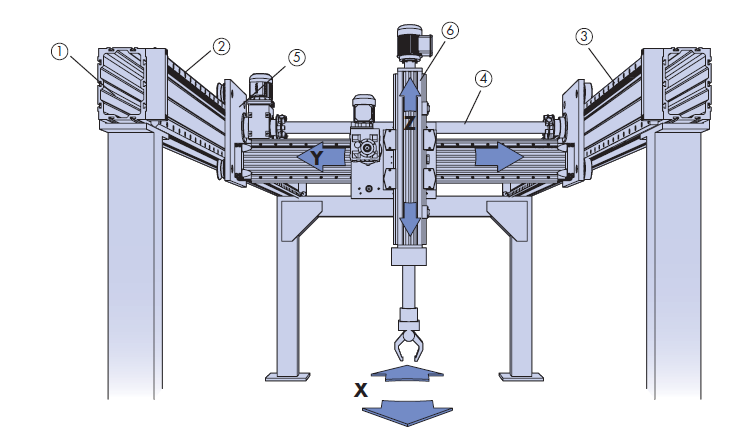

如果你的应用是重载的X/Y轴系统,并且需要比较大的Y轴行程,这时候X轴就需要由两根平行的导轨组成,来共同支撑Y轴及上面的载荷;X轴的两根平行的导轨,如果都采用V型导轨,两根导轨的平行度的要求就很高,但是现场的一些应用条件不能保证这么高的平行度。这时候,可以考虑一边使用V型导轨,一边使用平导轨。

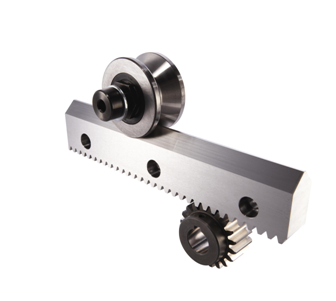

如果你的应用需要采用齿轮齿条驱动方式,可以采用一边是两根单沿V型导轨,一根带齿条;另一边采用两根单沿平导轨,一根带齿条;通过一个电机,同步驱动两个齿轮:


如果不是采用齿轮齿条驱动方式,比如采用的是同步带驱动方式,那可以一边采用一根双沿V型导轨,另外一边采用一根双沿方型导轨。
