V型导轨的无缝衔接
上海派然涛工业技术有限公司供应的V型导轨,是通过V型滚轮在V型导轨面的滚轮来实现直线运动的,滚轮导轨的滚轮的直径较大,即使缝隙稍微大一些,也一样可以平稳运行,更可以频繁接上和断开。
这个特性,使得如下两种应用成为可能:

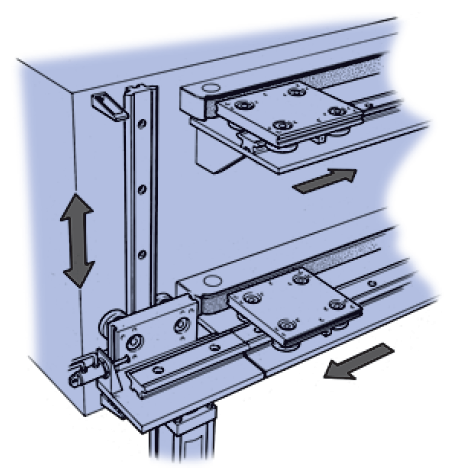

一:输送系统
下面的滑台到位之后,由气缸把滑台和V型导轨段沿着垂直方向的V型导轨,往上顶;到位之后,这段V型导轨段,和上面的V型导轨,很好地结合,滑台平稳地通过了接缝处。

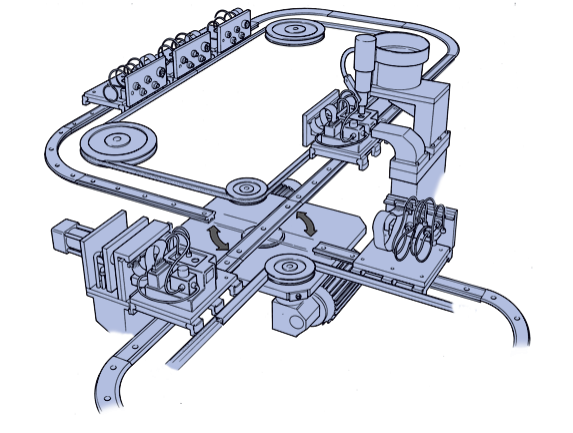

二:液压元件装配测试线
中间的这个V型导轨段,可以旋转90度。通过这个设计,滑台就可以实现8字形运动。
