滚轮V型导轨应用-高速打码机

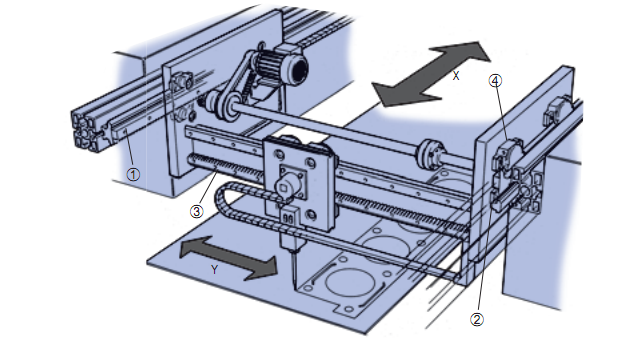

上海派然涛工业技术有限公司供应的滚轮V型导轨，可使用在高速打码机应用中，如下图所示：
X轴的组成，是由两根双沿V型导轨平行布置，两根导轨上都集成了齿条（工厂出厂时，已经装配好）；一体式齿条导轨的设计，使得V型导轨面和齿条的平行度，在出厂前就已设定好，就不需要在现场进行麻烦的安装调试；两个齿轮，通过一根轴连接在一起，轴上安装了一个同步带轮，由电机驱动同步带减速机构，实现了两边的齿轮齿条传动机构的同步运动。同时由于两根导轨的距离较远，一边的V型滚轮轴承，采用了浮动式的，可以沿着Y轴方向左右移动，从而降低了对两根平行轴的平行度要求。
X轴的这种设计，使得长的Y轴行程成为可能，而又不产生悬臂效应。Y轴的设计，采用了上下两根平行的单沿V型导轨，其中的一个V型导轨是整体式齿条导轨。
X轴和Y轴使用的V型滚轮轴承，都是双列角接触球轴承，可以承受大的径向载荷。同时每个V型滚轮轴承，都带轴承盖，起保护润滑作用。

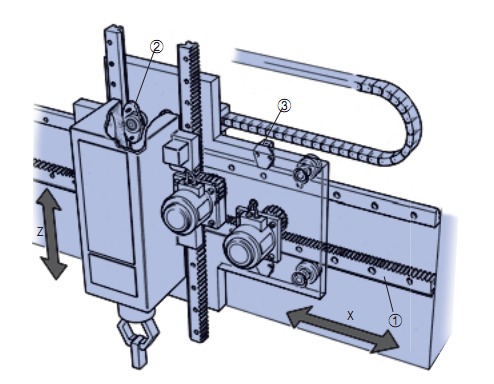

如果你的应用还需要Z轴，可在上述系统的Y轴的滑台上直接加上Z轴运动机构；Z轴的两根单沿V型导轨，采用了V型导轨面朝内的布置方式，这样就会让整个结构比较紧凑，方便Y和Z轴的驱动减速电机的安装：
