无润滑轻载型直线运动单元-PDU2/PDU2M

更多产品及应用技术文章,点击进入技术分享栏目。

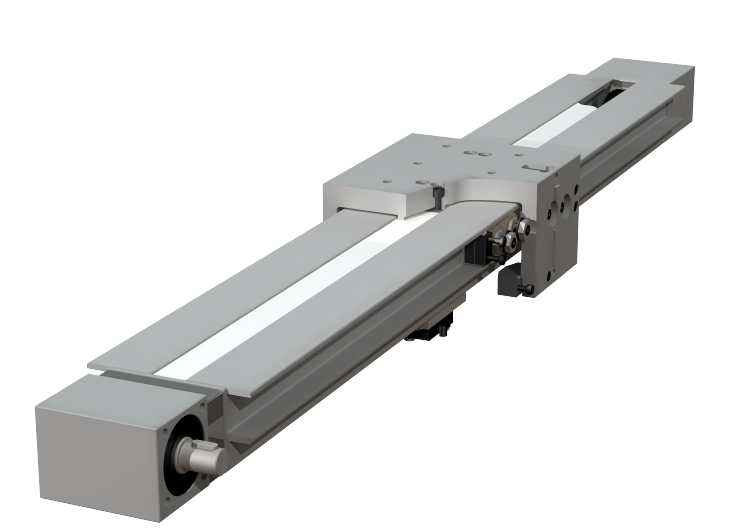

PDU2同步带驱动直线运动单元,是一款结构紧凑,性能优异的经济型产品;采用了Herculane滚轮技术,具有良好的载荷,速度和低摩擦综合性能:
1. 采用了高性能同步带,可保证长行程情况下的良好的精度。驱动力可达280N。
2. 两端都安装了缓冲装置,起保护作用。
3. 滑台具有良好的承载能力:500N和5Nm.
4. 采用的导轨系统,寿命长,无润滑:直线模组铝合金基座的内壁作为导轨,可称为铝型材导轨,高强度树脂滚轮在导轨面上滚动;有关铝型材导轨的说明,请参考文章:“铝型材导轨”和“导轨铝型材”的概念厘清

5.  单个运动单元可具有多个滑台。
6. 单根铝型材长度可达6米,可带6条T形槽。如果需要更高的强度,可选用不带T形槽的铝型材。
7. 具有简单的皮带张紧调紧机构,可在几秒之内完成调整工作。

经过非常长的时间的使用之后,滑台和导轨之间会出现较大间隙;这个可通过调整,把系统调整回合适状态;调整过程很快,简单,可多次进行。上海派然涛工业技术有限公司可提供有关的技术支持。

PDU2M具有和PDU2一样的优点,同时具有更大的承载能力和系统刚性。L1载荷比PDU2大50%,Ms载荷大200%,Ms增加达10倍之多。这些性能上的增强,使得PDU2M适合多轴系统的应用,也适合一些高要求的单轴应用。具有更大的承载能力和系统刚性,是如何实现的?是通过在铝型材的两侧安装承受翻转力的Herculane滚轮,可单侧安装,也可两侧安装
