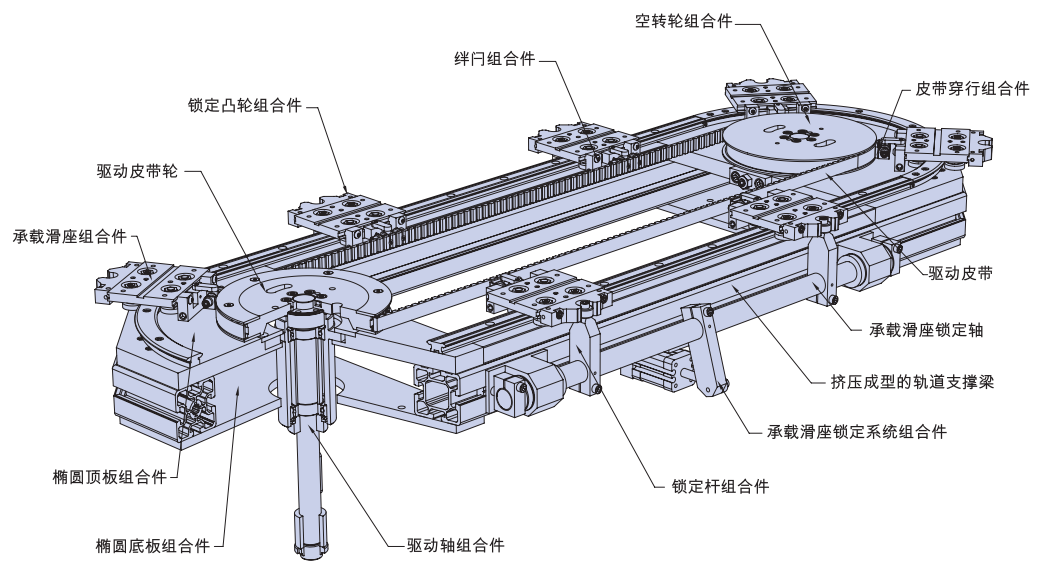

导轨式精密环形线，可实现精准循环定位和快速定位；下面以回转直径为351mm/612mm的同步带传动环形线为例，说明其各组成部分：

一：环形导轨
根据实际应用需求，选择椭圆形环形导轨或矩形环形导轨。
椭圆形环形导轨，由2段180度圆弧导轨和2段直线导轨拼接而成：

矩形环形导轨：由4段90度圆弧导轨和4段直线导轨拼接而成：

二：滑座

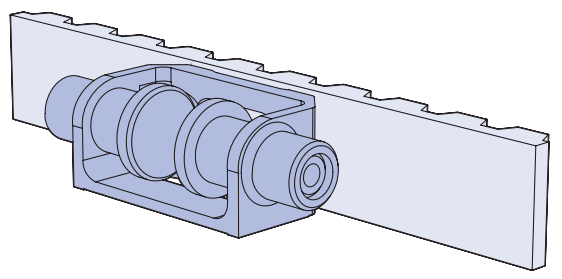

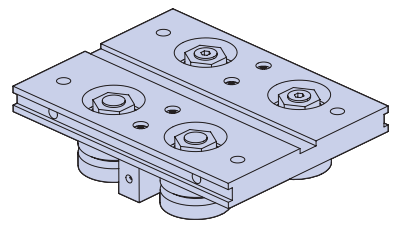

根据需要的工位数，选择相应数量的滑座；滑座板的表面经过精密加工，而且已经加工好螺纹孔和定位孔，方便在上面安装治具，夹具等：

如果你希望自己加工滑座板，也可只采购我们的精密滚轮和润滑块，然后装配起来；我们将提供详细的尺寸资料和装配说明，方便你进行加工和装配。

三：同步带

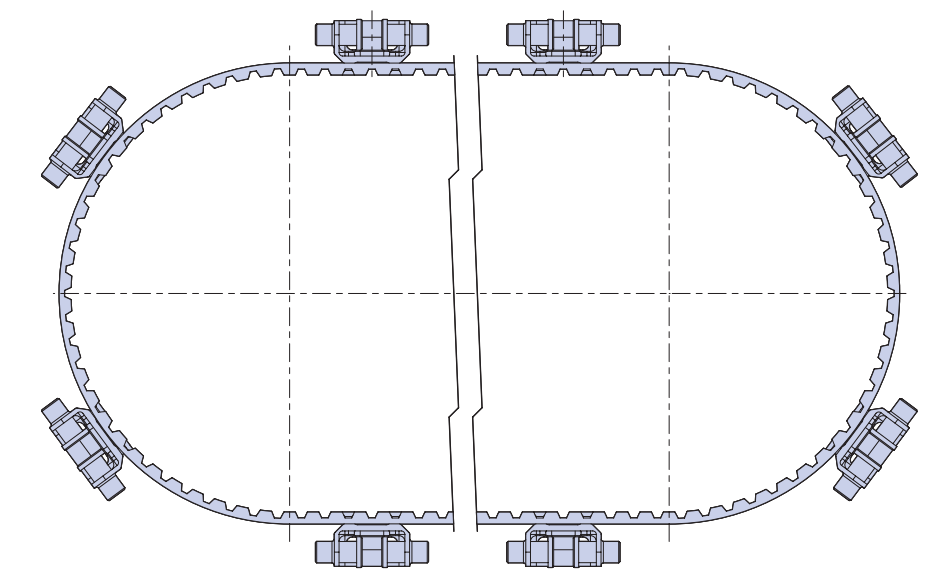

选用聚氨酯同步带，内有高强度钢丝绳；用同步带把多个滑座串起来，实现滑座的同步运动。同步带打孔，可用螺钉把皮带扣安装固定在同步带上：

四：滑座和同步带之间的连接装置

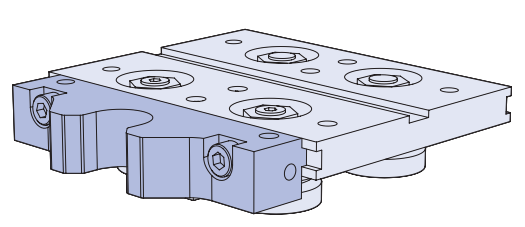

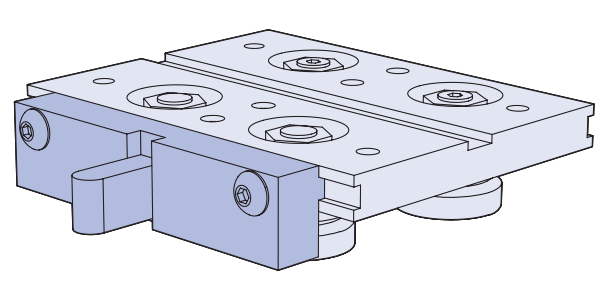

由于滑座经过圆弧导轨的时候，会往圆心的位置稍微偏移，所以滑座和同步带的连接不可以是刚性的，需要具有一定的活动量。故滑座和同步带之间的连接装置由两部分组成，一部分(皮带扣)固定在同步带上，另一部分固定在滑座的侧面，两部分相对之间是可活动的：

你可采购我们的同步带和皮带扣；自己加工安装在滑座侧面的连接部分。

五：锁紧装置

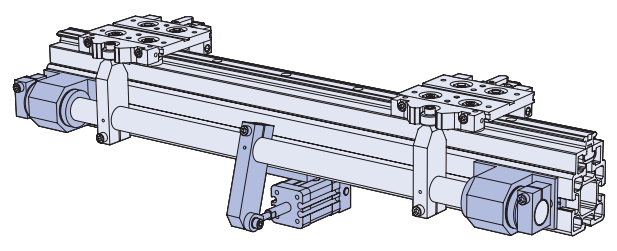

为了实现+/-0.05mm的重复定位精度，在滑座的另一侧需要安装精密定位块；滑座到位之后，通过气缸把凸轮压杆压入定位块的槽中，实现精准定位：

整套锁紧装置，你也可自行加工装配，我们将提供相应的技术支持。

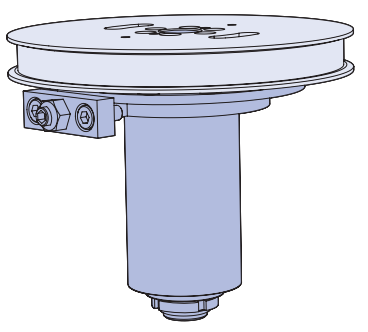

六：同步带驱动轮
由于同步带上为了固定皮带扣，装有螺钉；所以在同步带轮，需要切出一圈凹槽，方便螺钉的头部通过：

你也可自行加工装配，我们将提供相应的技术支持。

七：惰轮
惰轮和皮带轮配合使用，随着同步带而动，属于从动轮：

你也可自行加工装配，我们将提供相应的技术支持。

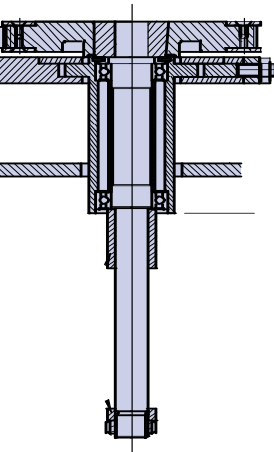

八：同步带轮驱动轴
同步带轮，将安装在上面；驱动电机将安装固定在驱动轴上：

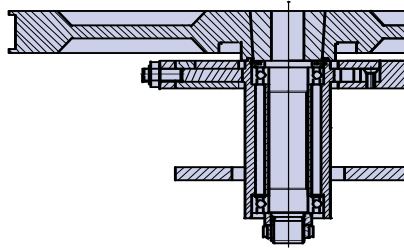

你也可自行加工装配驱动轴，我们将提供相应的技术支持：

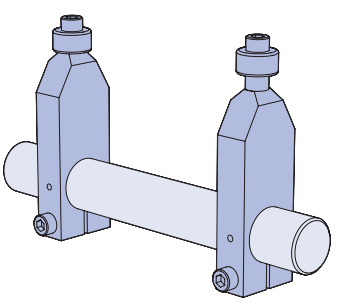

九：惰轮轴
惰轮安装在上面：

你也可自行加工装配，我们将提供相应的技术支持：

十：铝型材和T型导条

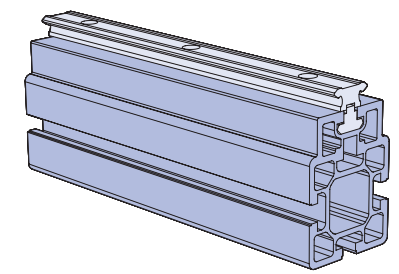

直线导轨通过T型导条，固定在铝型材上：

十一：圆弧导轨安装板

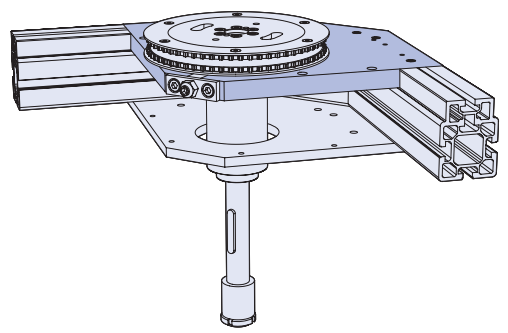

采用铝板，表面经过精密加工，并钻有精密圆弧导轨安装孔；安装板的两端搭在铝型材上；圆弧导轨和直线导轨的结合，是在圆弧导轨安装板上：

这个安装板同时也是驱动轴/惰轮轴的固定安装基座。通过调整驱动轴/惰轮轴之间的相对位置，可实现同步带的张紧；所以驱动轴/惰轮轴固定底座，需要具有机械结构可调整驱动轴/惰轮轴的位置；如上图所示，旋转图中的六角螺母，可调整驱动轴的位置。

如果采用链条传动，把上面说明中的“同步带轮”替换成“链轮”，“同步带”替换成“链条”，同时采用如下链条/滑座连接方式；其它内容类似：
采用带突出销轴的链条，在滑座的侧面安装带凹槽的连接块，链条的销轴卡在凹槽里：
