圆弧导轨-分度应用

更多产品及应用技术文章，点击进入技术分享栏目。

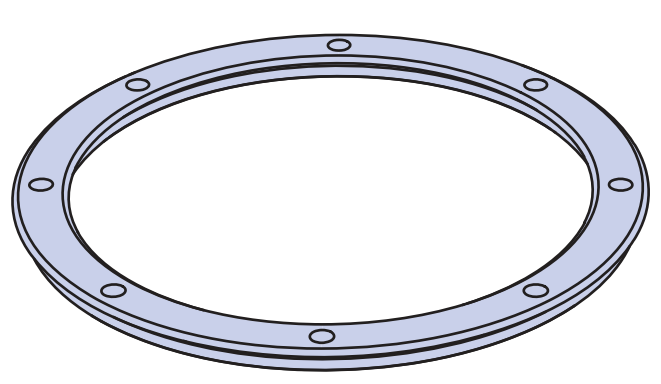

滚轮圆弧导轨，具有如下特点，特别适合回转工作台的分度应用：
一：滚轮固定，圆弧导轨沿着由多个滚轮的V型槽形成的轨迹做圆周运动。

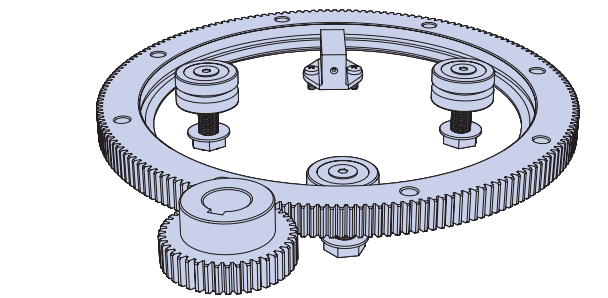

二：滚轮圆弧导轨上，可带齿圈-就是所谓的圆弧齿条，齿轮转动，带动带齿圈圆弧导轨转动。

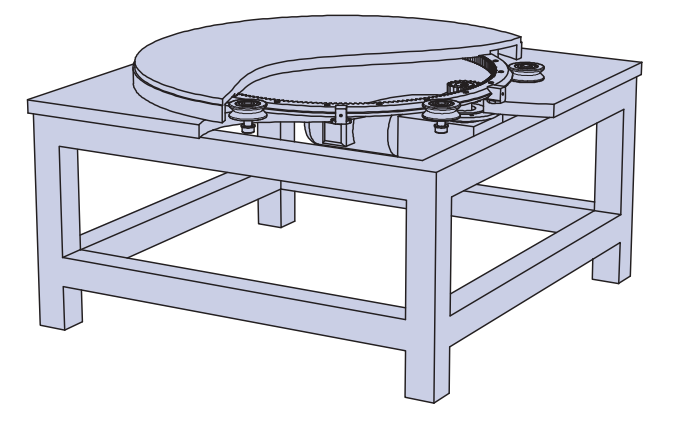

如下是一个具有分度功能的旋转工作台：

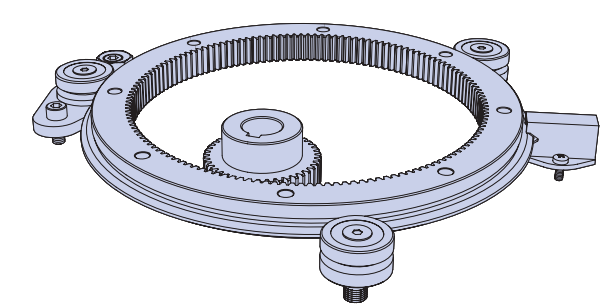

选用的滚轮圆弧导轨为外V内齿圆弧导轨，多个V型滚轮固定在基准上，圆弧导轨通过外V型面卡在V型滚轮的V型槽里；电机驱动小齿轮，小齿轮带动内齿圈，圆弧导轨转动；有一个大的圆盘，固定在圆弧导轨上，和圆弧导轨一起转动，圆盘的上表面可安装各种工装夹具；圆盘的外沿加工出环形凹槽，把V型滚轮包起来，这样就让这个旋转工作台看起来整洁大方。

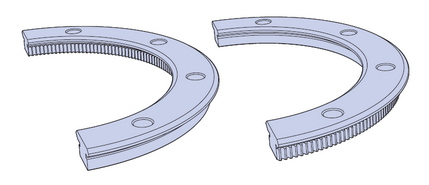

如果需要精密的分度，那可以采用双V圆弧导轨，内外圈都带齿：

应用双电机电气消隙，两个伺服电机驱动两个齿轮，两个齿轮分别和内外齿圈的左右齿面接触；通过伺服控制系统，控制两个伺服电机的运动，从而实现极小的回差。
