立式垂直安装的环形导轨流水线

更多产品及应用技术文章，点击进入技术分享栏目。

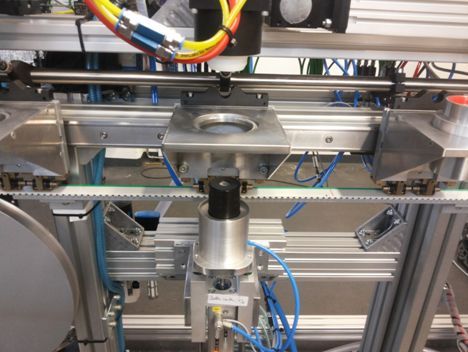

当你的环形流水线需要立式垂直安装的时候，你可以采用滚轮环形导轨；环形导轨上的滑座，除了运动方向之外的其它5个自由度都受到了限制，可以保证工作台沿着固定的轨迹精准运动，且具有很好的刚性，下面是一个典型应用案例-光学镜头自动化装配：

如果你的应用除了需要垂直安装之外，环形流水线要传输的工件较长；如果只有一条环形导轨垂直安装，会形成悬臂而导致较大的翻转力矩；这时可以采用两条环形导轨平行相对，垂直安装；可观看视频：双排环形导轨运行动画：

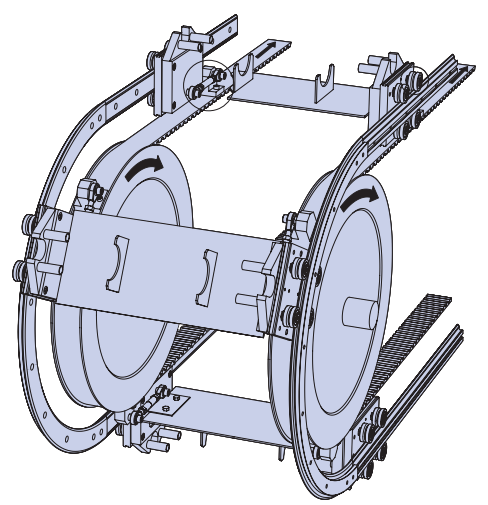

如果你的工件特别长，那两条环形导轨就会需要离得比较远，这样的话，如果要达到合适的安装平行度，比较麻烦；使用过程中，也需要很好地控制住这个平行度；为了克服这些麻烦，可以采用一边是V型环形导轨，一边是矩形环导轨；和V型环形导轨，配套使用的是V型滚轮；和矩形环形导轨，配套使用的是外球面滚轮；这样的话，就简便了安装工作：

如下为两个具体应用案例：

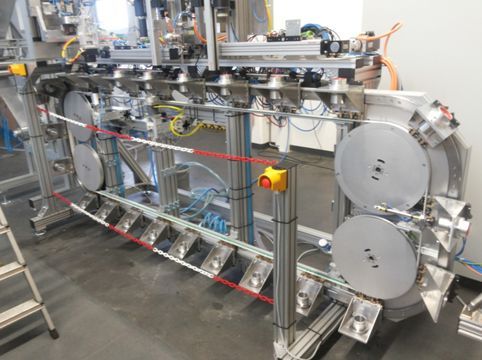

一：管子自动加工装配：拐弯直径612mm，23个滑座：

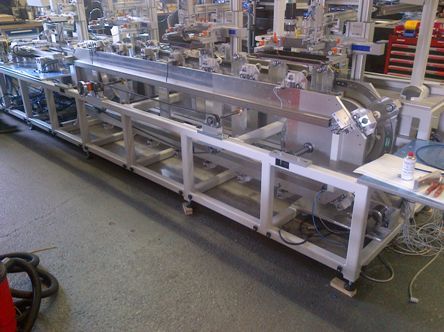

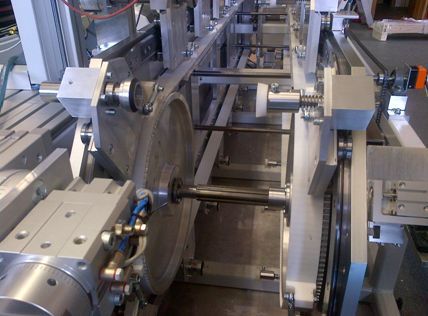

二：自动丝网印刷：双排环形导轨，拐弯直径612mm，36个滑座：



如下视频中的设计，以环形导轨为基础的两套环形线体垂直安装（平行布置），同步驱动，实现较长工件的垂直平面里的上下循环输送：
