滚轮导轨安装方式

更多产品及应用技术文章,点击进入技术分享栏目。

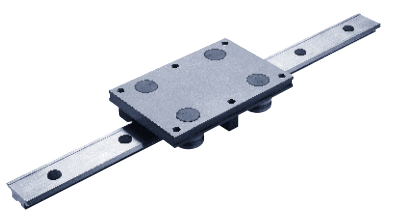

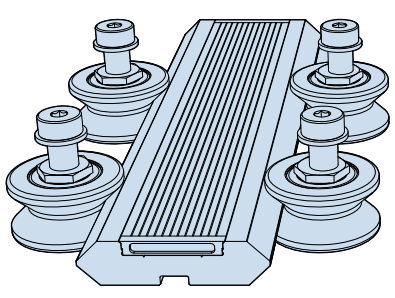

滚轮导轨的基本结构为:导轨的两侧为V型沿,这种导轨通常被称为双沿V型导轨,滑座的4个V型滚轮分别在两侧的V型沿上面滚动:

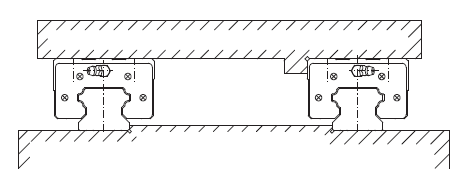

双沿V型导轨,是各两个滚轮在两侧的V型导轨面上滚动。当工件比较大,或者比较重的时候,会采用两根导轨,平行布置的方式,如下是滚轮导轨和滚珠导轨的安装方式:

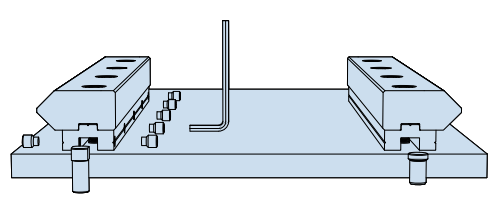

为了简化滚轮导轨的安装,可以用两根单沿V型导轨来代替一根双沿V型导轨,调整两根单沿V型导轨的安装精度,比调整两根双沿V型导轨的安装精度,简易多了,这对长行程拼接应用来说,是个很大的优点:

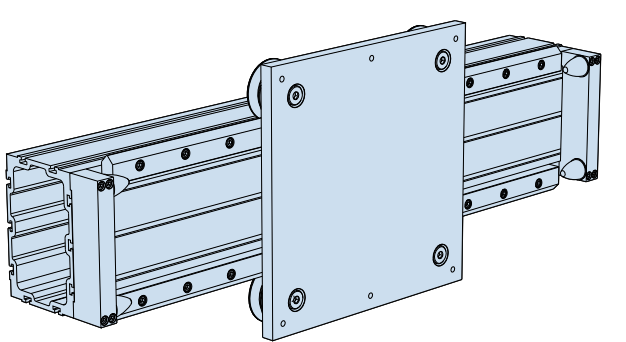

两排滚轮之间的位置,可根据需要来布置,并可错开较远距离,从而承受较大的翻转力矩:

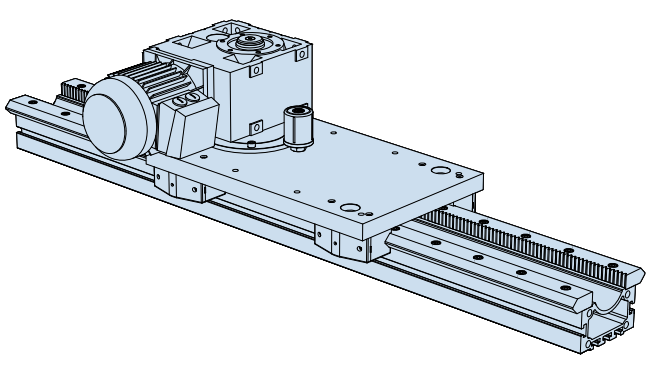

其中的一根单沿V型导轨,可直接加工出齿条,成为齿条导轨,这样就相当于两根导轨之间有一根齿条,简化了这个直线运动系统的设计和安装:
