精密环形流水线的设计要点

更多产品及应用技术文章，点击进入技术分享栏目。



环形流水线，又名循环流水线。以环形导轨为基础的导轨式精密环形流水线，具有诸多优点，详见文章：环形导轨应用-精密环形流水线。

第一个设计要点：链条传动还是同步带传动？

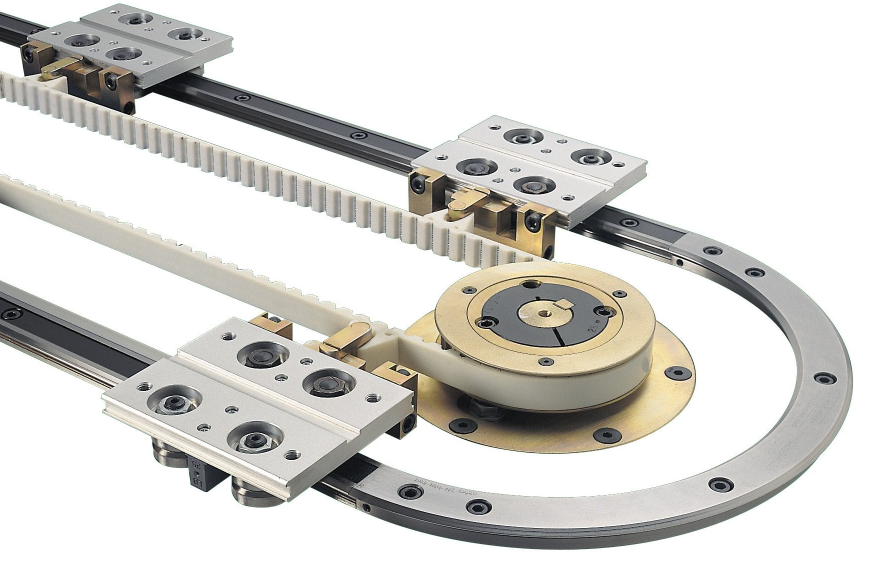

链条在传动过程中，铰链内部容易产生磨损，在销轴与套筒之间；使用了一段时间之后，就会伸长，然后就需要调整链条张紧；同时还存在需要润滑而导致使用起来比较脏，噪音较大等缺点。同步带传动，不存在部件之间的摩擦而产生的磨损。采用的聚氨酯同步带，内有钢丝绳，长时间使用之后依然具有很好的精度保持性；不需要加润滑油，传动噪音小。
由于同步带的这些优点，同步带在精密环形流水线中的应用越来越普遍。同样的，同步带在回转工作台中也有普遍的应用，详见文章：同步带传动回转工作台。

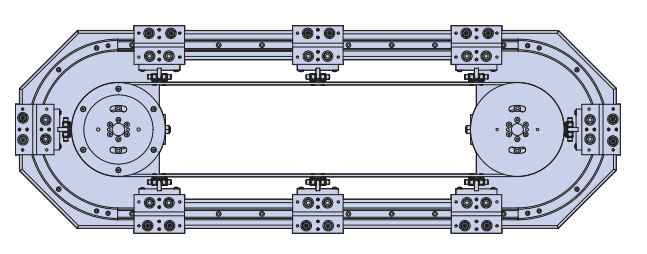

第二个设计要点：跑道型还是方型？

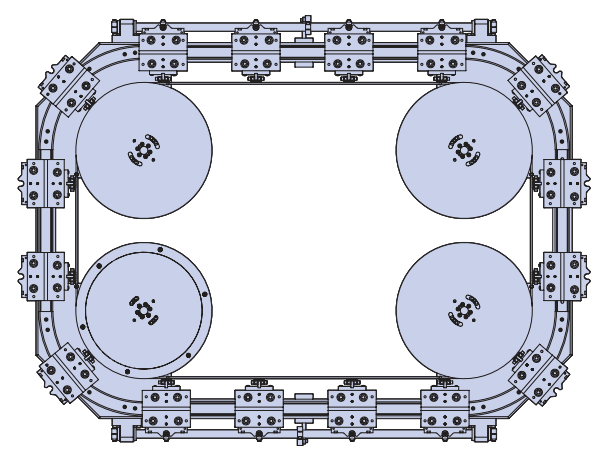

长度方向如果有限制，建议选择方形；如果需要在导轨内侧安装加工设备或检测设备等，建议采用方形。但是采用方形结构，需要有4个皮带轮，结构上会稍微复杂。
