滚轮导轨系统的预紧，是现场可调的，只需要简单的工具就可以实现，通过调整偏心滚轮的轴承中心的位置，来控制滚轮和导轨接触的紧和松。

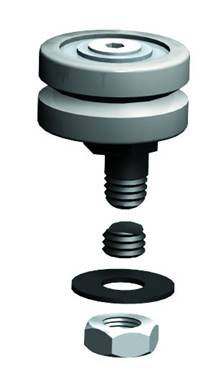

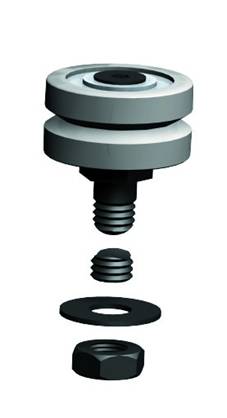

那什么是同心滚轮轴承和偏心滚轮轴承？同心和偏心指的是带螺纹安装轴，配同样的轴承，安装轴如果是同心轴，就是同心滚轮轴承；如果是偏心轴，就是偏心滚轮轴承；如下图所示；在滚轮导轨系统中，同心滚轮和偏心滚轮一起配套使用：同心滚轮起定位基准的作用，偏心滚轮起预紧调整的作用：

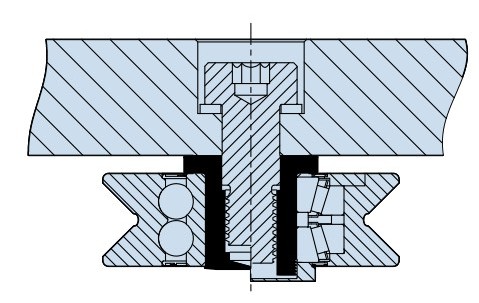

如何调整偏心滚轮？偏心滚轮要处于半拧紧状态，用外六角扳手卡在下图中的黑色部分（偏心套）的外六角头部上，扳手转动即可让轴承中心的位置发生变化：
一：调整的过程中，螺栓中心的位置，是不发生变化的。
二：偏心套的内孔，和螺栓配合；外圆柱面，和轴承的内圈配合；偏心套的内孔和外圆柱面，是不同心的。
三：轴承的中心，和偏心套的外圆柱面同心，以螺栓中心（偏心套内孔中心）为圆心，以偏心距为半径，绕着转动；这样轴承的中心和导轨之间的距离就可调整。

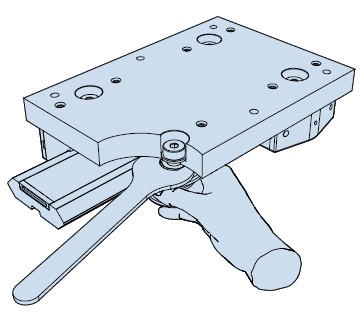

四：调整好之后，用外六角扳手卡住下图中的黑色部分的外六角头部，然后用内六角扳手转动螺栓进行充分拧紧。
注：上面图片中的产品为GV3滚轮轴承，下图中的为HDS2滚轮轴承；结构上有少许差别，不过偏心滚轮的调整原理是一样的：GV3滚轮，偏心套和螺栓是一体的；HDS2滚轮，偏心套和螺栓是通过螺纹连接的：

滚轮导轨系统的预紧的调整程序如下：
一：把滑座上的所有同心滚轮充分拧紧。
二：偏心滚轮，半拧紧；然后调整偏心滚轮的轴承中心位置，直到和导轨之间没有明显的间隙并有适当的预紧；这时用手指握住滚轮，并不需要太大的力，滚轮就可在导轨上滑动，有一定的阻力，但是转起来并不困难。
三：把偏心滚轮充分拧紧。
四：推滑台在导轨上来回运动，确认是否顺畅；如有需要，可对偏心滚轮进行微调，直到合适。

如下动画视频，演示了如何调整偏心滚轮和导轨之间的配合，实现滚轮导轨系统的预紧：
