滚轮直线导轨选型分析
更多产品及应用技术文章,点击进入
技术分享
栏目。
分享到:
百度搜藏
百度贴吧
百度空间
linkedin
上海派然涛工业技术有限公司将根据你提供的具体应用信息,协助你进行
滚轮直线导轨
的选型工作;请点击如下图标下载“滚轮直线导轨应用选型表”:
填写好之后,请发到邮箱:
sales@pltit.com
,我们将尽快和你联系,选型并报价:
一:应用简要描述
自动上下料
,搬运/码垛,或其它应用?
二:几轴运动系统?
单轴,双轴,还是三轴?
单轴的话,是垂直轴还是水平轴?
双轴的话,是X-Y还是X-Z?

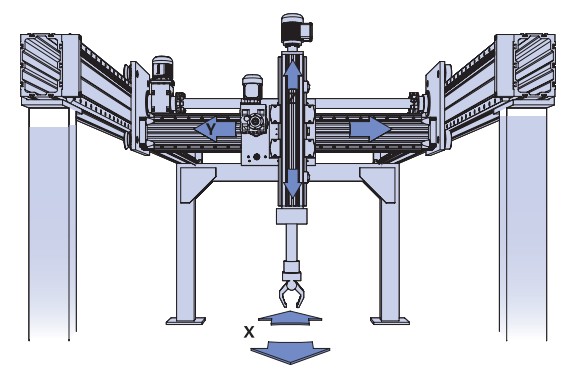

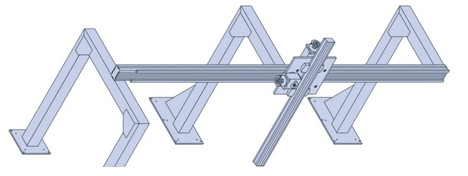

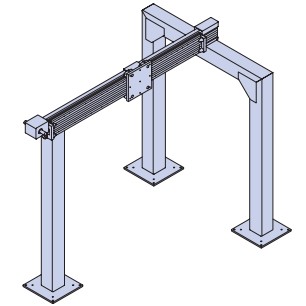

如下是一些典型结构图例:
三:受力分析
说明工作负载和各轴之间的相对位置。可以的话,提供如上图所示的结构示意图,并标注出工作负载的位置和方向。下面以HDS2重载滚轮导轨为例进行说明:

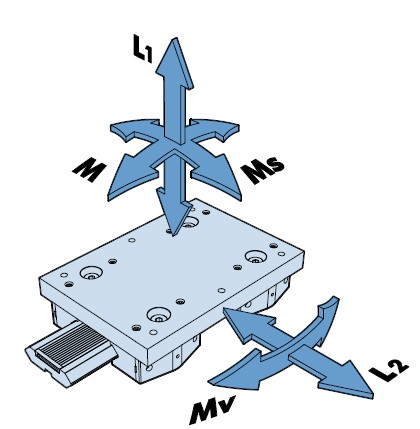

A:进行受力分析,对载荷进行初步的分解,如下图所示:
第一步是先把载荷分解为两个方向的力L1或/和L2,L1是滚轮轴承轴向方向的力,L2是滚轮轴承径向方向的力;第二步确认力L1和L2的作用点相对于由滚轮轴承组成的矩形的位置,根据位置的不同,L1可能会导致翻转力矩Ms或/和M;L2可能导轨Mv或/和Ms.
B:根据上述的分解力和力矩,进行初步的选型,每个值都不能超过负载/寿命表格中显示的允许工作值:
并且计算出来的负载系数Lf不能超过1:
C:如果翻转力矩过大而导致需要选用较大规格的导轨和滚轮时:
GV3和HDS2样本中的负载/寿命表格中显示的L1,L2,M,Ms,Mv值,是相对于一定的滚轮之间距离的值;这时可以考虑加大滚轮之间的距离,从而加大滚轮导轨系统的的允许力矩值;或者设计成龙门结构,让某些翻转力矩负载归零:这样的话,就可以选择更小规格的导轨和滚动。然后再重新进行Lf的计算。
D:计算寿命:

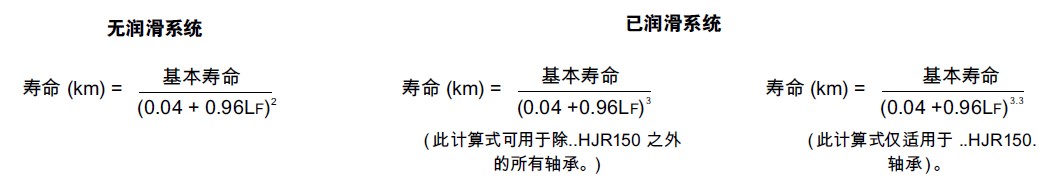

根据如下公式,计算寿命,并确认是否满足设计的寿命预期;如果需要更长的寿命,就往上升档,并重新计算寿命,直到满足寿命预期。
四:定位精度和重复定位精度
五:行程(mm)
六:线速度(m/s)
七:加速度/减速度(m/s2)
八:工作节拍
平均每分钟行走距离?
每天工作几个小时?
九:寿命要求(年)
十:是否允许润滑?
十一:具体工作环境
室内,室外?
是否有粉尘/颗粒?
液体喷溅?
腐蚀性?(如果需要防腐蚀,选择不锈钢导轨)
十二:传动方式
同步带,丝杠,齿轮齿条,手动?

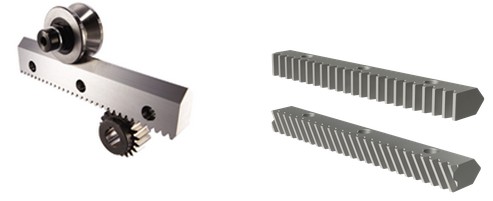

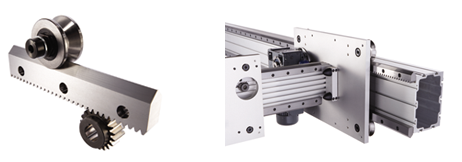

如果选择齿轮齿条,可以考虑我们的带齿条导轨,详见文章:
带齿条导轨
:
