滚轮导轨+齿轮齿条的提升应用

更多产品及应用技术文章，点击进入技术分享栏目。



齿轮齿条应用于提升应用中，具有如下优点：
一：基本上不会发生齿轮齿条损坏而掉落的事故（同步带应用则不然）
二：电机，减速机安装在滑座上，不会随着齿条上下移动，减小了受力和改善了受力状况（对丝杠来说，电机/减速机会随着上下移动）
三：可以提升大重量物体（皮带不能提升大重量；提升大重量需要大直径丝杠，导致高成本）
四：加工和装配，方便和简易

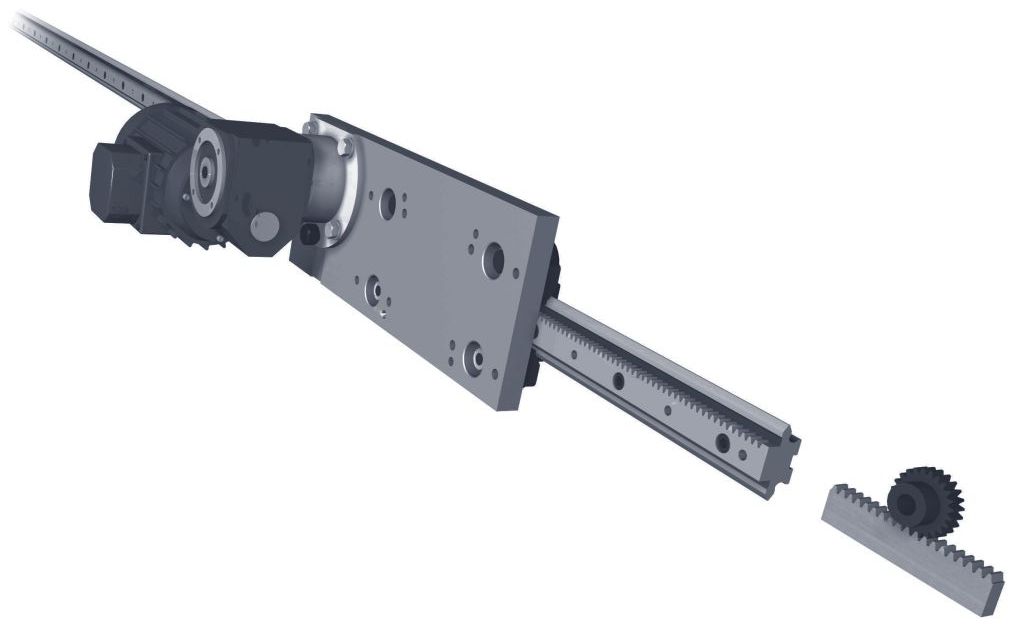

如果采用一体式齿条导轨，就是滚轮导轨带齿条，可以把导轨系统和传动系统方便地组合在一起：
一：普通载荷应用
滚轮导轨截面较厚，本身具有相当的刚性，可以把气爪，测量头等装置，安装在滚轮导轨的头部：

如果需要更高的刚性，可以在导轨上加装工业铝型材，提高系统的刚性：

二：重载应用
两根单沿V型导轨，其中一根带齿条，安装在重载导轨铝型材上：

三：大翻转力矩应用
有些提升应用，由于负载的重心离导轨安装面的距离比较远，会产生很大的翻转力矩，建议采用如下形式的双排滚轮导轨机构：
一：一侧的导轨为V型滚轮导轨，另外一侧的导轨为矩形滚轮导轨，降低了两侧导轨的安装平行度要求
二：垂直方向的上下滚轮的距离决定了可承受的翻转力矩大小。滚轮承受的力以径向力为主，很好地适应了此种受力状况
