双V圆弧导轨的基本尺寸

更多产品及应用技术文章，点击进入技术分享栏目。



双V圆弧导轨的两个基本尺寸是直径和导轨截面大小；直径的大小代表了回转范围的大小；截面的大小，代表了承载能力的大小，截面越大，承载能力越大。根据导轨截面的大小，可分为两大系列：普通载荷和重载：

一：PRT2普通载荷圆弧导轨

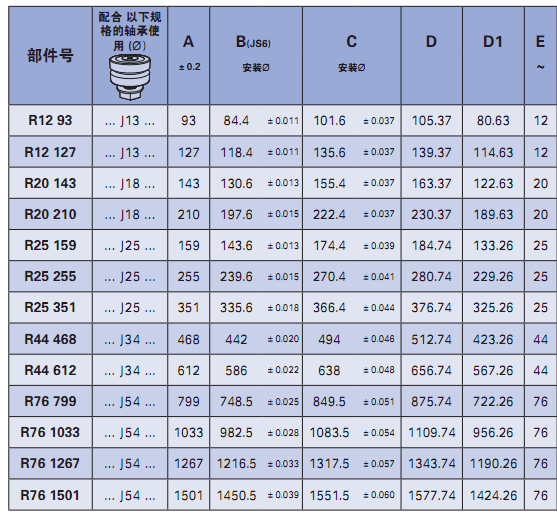

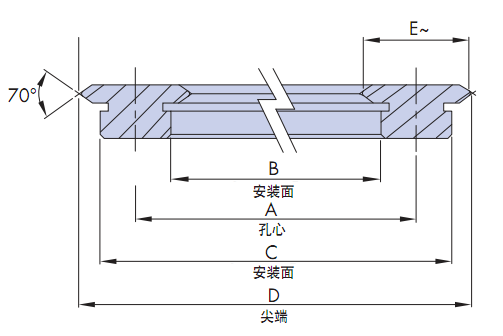

标准产品的直径可达1501mm, 一共有13个规格；R761501中的76对应的是尺寸E为76mm，1501对应的是尺寸A为1501mm：

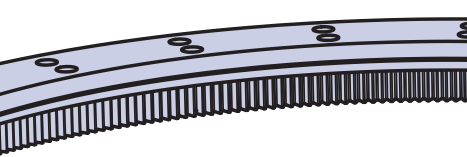

可带内齿圈或外齿圈：

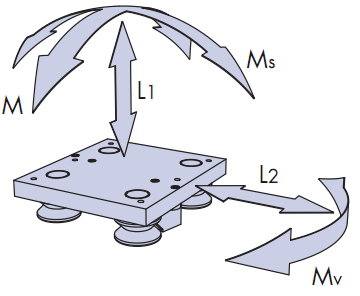

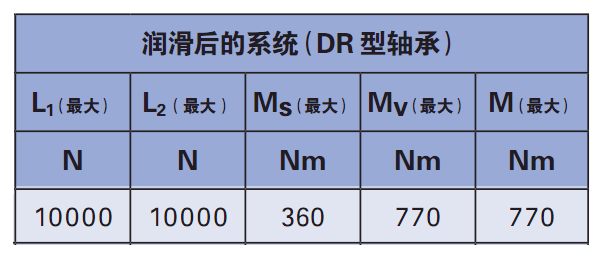

R761501的单个滑座的承载能力如下：


二：HDRT重载圆弧导轨

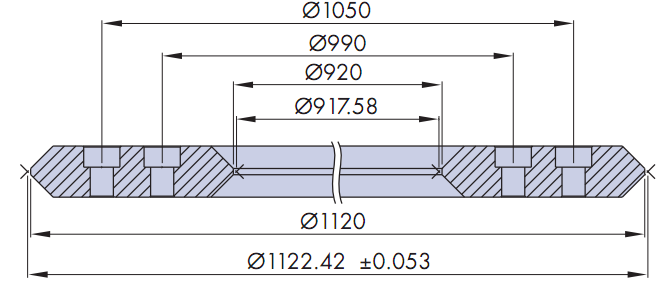

HDRD1120尺寸如下图所示，导轨的宽度为100mm，直径为1120mm:

可带内齿圈或外齿圈：

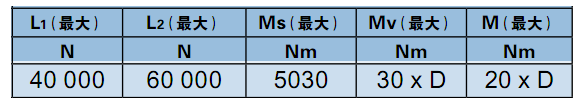

HDRD1120的单个滑座的承载能力如下；D代表的是滚轮之间的切线距离：


如果需要大直径，宽齿面，重载，薄型等各种规格的特殊圆弧导轨，也可定制；详细说明，请参考文章：强大的圆弧导轨/环形导轨定制生产能力。
