超薄经济型滚轮直线导轨-替代双轴心导轨

更多产品及应用技术文章,点击进入技术分享栏目。



非标自动化设备中,直线运动是一种基本的运动方式,直线导轨得到了普遍的应用;非标自动化设备中的直线运动,往往具有如下几点要求:
一:运动方式往往为点到点,需要能够快递地从A点运动到B点,减少非作业时间。
二:非标自动化设备,多采用铝型材框架,直线导轨需要能够方便地,直接地安装导铝型材上。
三:能够适应各种工作环境,不能对环境有太高的清洁度要求;必要的时候,需要能够耐粉尘。

DEFS滚轮直线导轨,是专门为非标自动化设备应用开发的经济型直线导轨,可替代双轴心导轨,具有更高的承载能力和更好的精度保持性:


DEFS滚轮直线导轨具有如下特点:
一:价格实惠
最小规格导轨的宽度F为12mm, 厚度A为3.05mm; 最大规格导轨的宽度F为120mm, 厚度A为9.12mm. 导轨的原材料为高强度轴承钢AISI 52100,在保证导轨强度基础上,大大减小了导轨的厚度,大大降低了原材料成本:

二:可高速运行
最高线速度可超10米/秒,详细说明,请见文章:高速直线导轨
三:DEFS滚轮直线导轨为耐粉尘V型导轨
详细说明,请见文章:适合粉尘环境使用的V型滚轮直线导轨
四:可直接安装在铝型材上
4A:通过T型螺母或T型条直接安装在铝型材,不需要另外再加工精密安装基础;这点和滚珠直线导轨有很大的区别,详细说明,请见文章:直线导轨制造精度 & 安装精度;铝型材,可选用市场上常见的标准铝型材;导轨和铝型材的配套对应,以及相应的承载能力(最大承载能力为1吨),请点击进入这个页面:工业铝型材/滚轮直线导轨:配对组合/承载能力表

4B:DEFS滚轮直线导轨,通过螺栓直接固定在SB铝型材上:

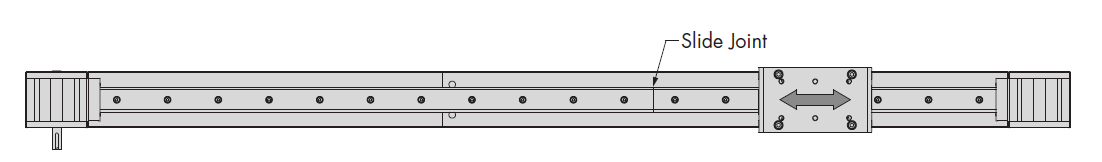

和同步带传动配合使用,可方便组成直线运动系统;通过SB铝型材和DEFS滚轮直线导轨的拼接,可得到超长行程超高速直线模组:





之前的描述,都是以超薄型双沿V型导轨为基础的。如果您的应用要求,比如需要整个导轨系统可以承受更大的翻转力矩,那也可以选择超薄型单沿V型导轨:

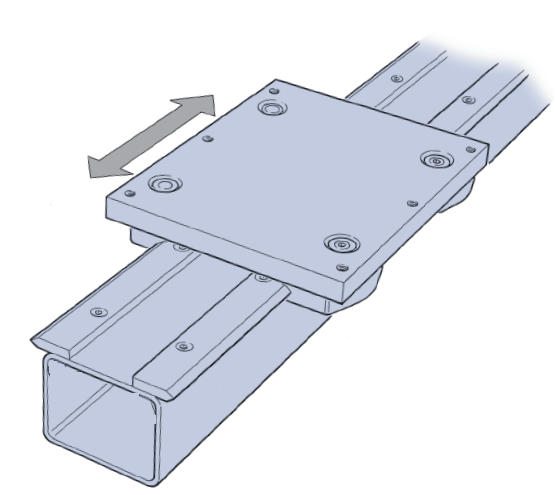

两根单沿V型导轨错开布置,错开的距离越远,可承受的翻转力矩就越大;可安装在方管上,也可安装在铝型材上:
