如何在工业铝型材上安装齿条/同步带？

更多产品及应用技术文章，点击进入技术分享栏目。

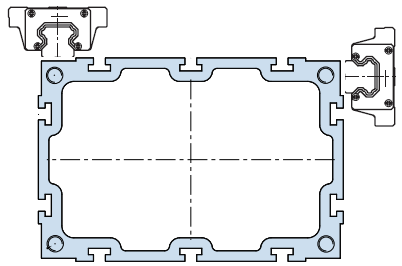

在工厂的自动化应用中，在工业铝型材上安装直线导轨已经成为一种越来越普遍的现象：

在导轨铝型材上，如何安装直线导轨的详细说明，请参考如下说明文章：
带导轨定位台阶的精密工业铝型材
滚珠直线导轨安装铝型材
相应配套的常用传动方式为：齿轮齿条传动或同步带传动。
一：在铝型材上安装齿条：
有两种安装方式：
第一种：
调整板安装方式：调整板通过底部的小凸起卡在铝型材的T型槽里，侧面装有多个调整螺栓，可对齿条的位置进行微调；安装调整板上，有通孔，固定齿条的螺钉通过这些通孔，拧紧在T型螺母的螺纹孔里：

第二种：
直接安装方式：也可以在铝型材的T型槽里，放置多个T型螺母，然后把齿条通过固定螺栓拧在T型螺母的螺纹孔里，固定在铝型材上。
二：在铝型材上安装同步带：

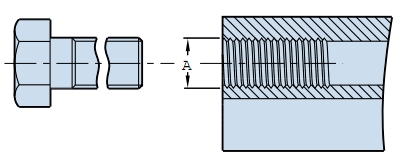

在铝型材的两端，各打四个螺纹孔：

一端安装带轮座子，另外一端安装惰轮座子；把开口带从铝型材的中空部分穿过，绕在座子里的带轮/惰轮上，再把开口同步带的两头分别固定在滑座上；成品就是同步带驱动的直线运动单元：
