如何加工装配滚轮导轨滑块/滑台

更多产品及应用技术文章，点击进入技术分享栏目。

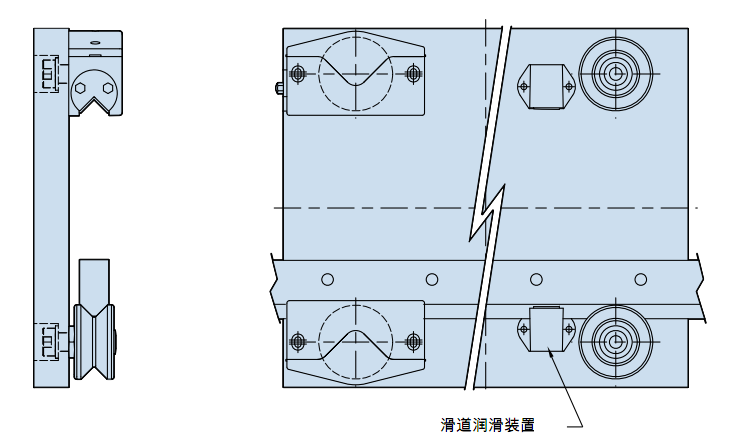

滚轮直线导轨的一个特点也是优点，是客户可根据实际需要设计滑块/滑台。如下为常用滑块示意图：


每个滑块由如下几部分组成：
滑座板：可采用铝板或钢板
滚轮：通常为四个滚轮，两个同心滚轮，两个偏心滚轮
润滑装置：通常为两个，对导轨面进行润滑

滑座板加工，需要注意如下要点：

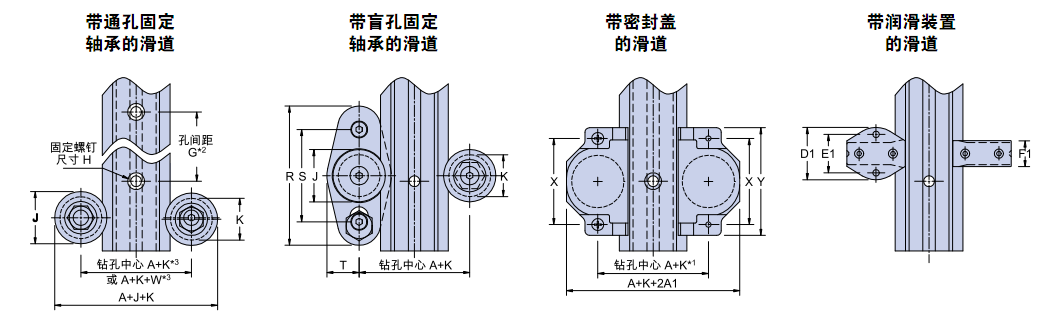

一：滚轮安装孔，润滑装置安装孔和导轨之间，以及两排孔之间的距离，请参考GV3样本的54-57页，HDS2样本的40-41页；GV3和HDS2的中文样本，请到这里下载：样本下载：

二：导轨同侧的两个滚轮安装孔之间的距离，可根据实际需要设计；距离大，可承受的力矩M和Mv就大：

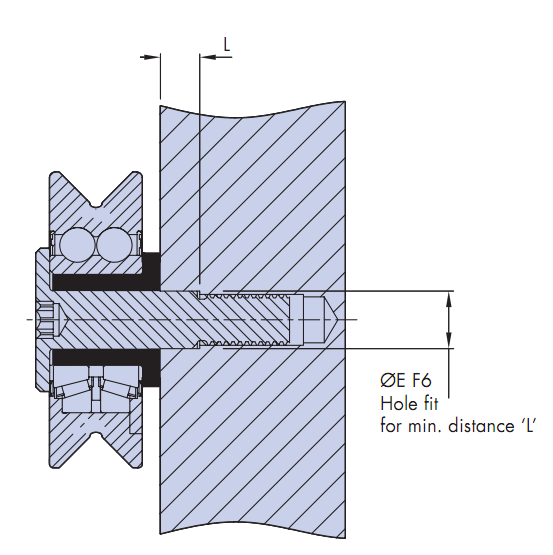

三：和滚轮轴光滑部分配合的，滑座上的安装孔的对应的光孔，需要铰孔，并保证精度为F6；如下示意图中的L部分的ΦE的公差范围为F6:


4个滚轮中，两个为同心，两个为偏心；如下为偏心滚轮示意图；通过调整偏心滚轮的偏心距，可调整滚轮导轨系统的预紧，详细说明，请参考文章：调整偏心滚轮-实现滚轮导轨系统的预紧：

润滑装置：在弹簧的压力的作用下，毛毡和滚轮导轨表面轻微贴合，油脂由毛毡渗出并涂抹在滚轮导轨的表面：
