偏心滚轮安装的紧固扭矩

更多产品及应用技术文章，点击进入技术分享栏目。

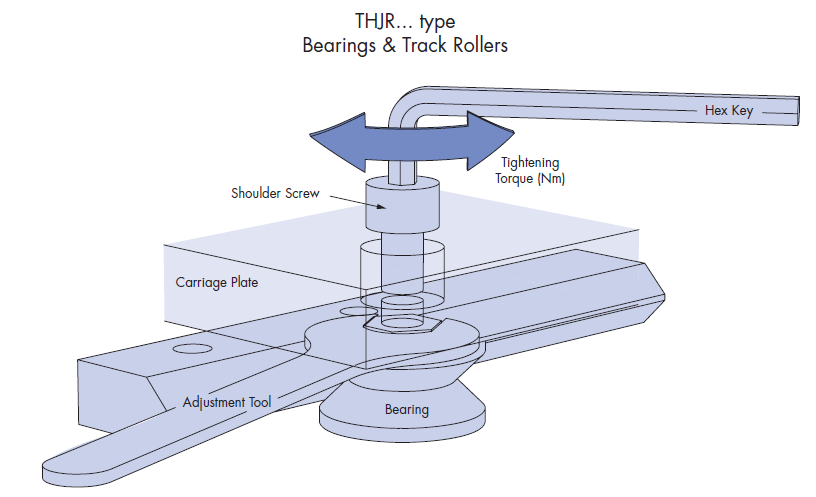

滚轮导轨系统，通过调整偏心滚轮的轴承中心的位置，就可调整导轨系统的预紧；详细说明，请参考文章：调整偏心滚轮-实现滚轮导轨系统的预紧。 下图所显示的，为HDS2滚轮导轨系统的THJR通孔式偏心滚轮，用外六角扳手调整轴承中心的位置，调整到合适的位置之后，再用内六角扳手把螺栓拧紧：

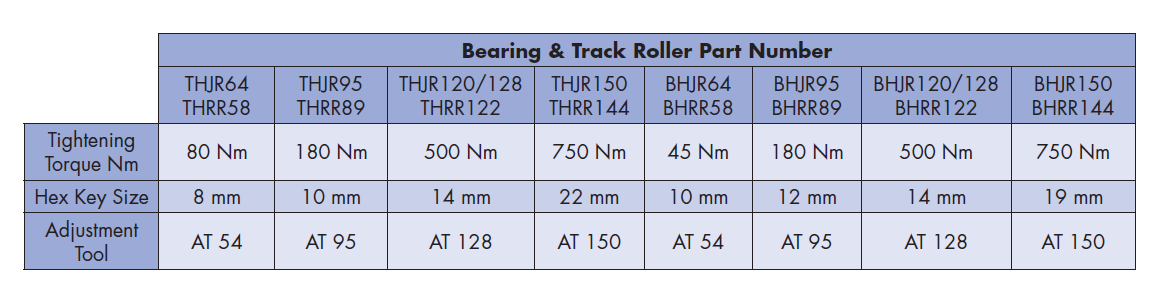

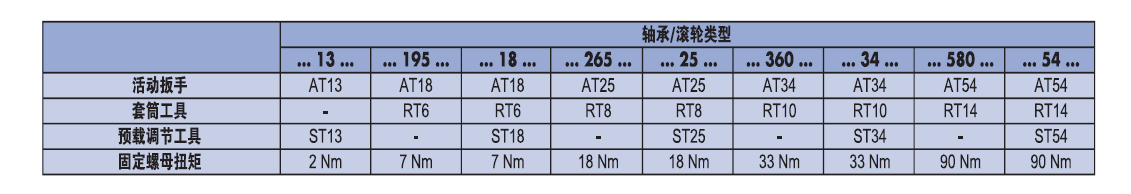

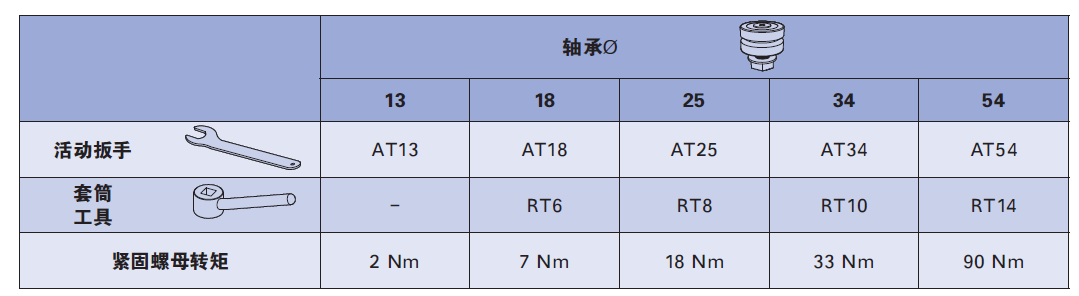

为了确保运动过程中，滚轮的固定螺栓不会发生转动而导致松动；拧紧的时候，需要保证螺栓的紧固扭矩值：
GV3:

HDS2:

PRT2:

如果固定扭矩不够，偏心滚轮的轴承受到的力，和固定螺栓的中心线是有一定的偏心距，会产生较大的转矩；这个转矩如果大于固定扭矩，固定螺栓就会转动，导致滚轮和导轨间的间隙变大。如果是同心滚轮，为了防止螺栓的来回窜动，也需要保证同样的螺栓紧固扭矩值。
