环形导轨滑座加工装配说明

更多产品及应用技术文章，点击进入技术分享栏目。



环形导轨配套的滑座，需要能够在直线段和圆弧段之间平滑地过渡，详细说明，请参考文章：环形导轨如何拐弯？

如果你对滑板孔的尺寸，形状，以及治具安装孔有特殊的要求，或者希望自己装配滑座，参考如下步骤，可方便简易地进行这个工作：
一：核心部件：
采购这些核心部件：2个同心滚轮，2个偏心滚轮，2个导轨润滑块。偏心滚轮的说明，请参考文章：调整偏心滚轮-实现滚轮导轨系统的预紧。



二：滑座板加工：

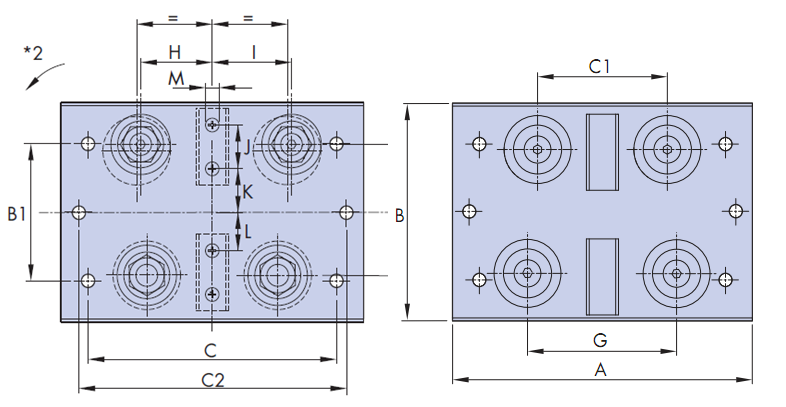

滑座板一般采用高强度铝合金，表面进行阳极氧化防腐处理。如下示意图，清楚地显示了同心滚轮，偏心滚轮和导轨润滑块的安装孔位，以及相互之间的位置关系；我们将提供详细的孔位加工尺寸；如下几点，请注意：
  1. 同心滚轮布置在环形导轨的内侧。
  2. 偏心滚轮布置在环形导轨的外侧，方便调整偏心滚轮和导轨之间接触的紧密程度。
  3. 偏心滚轮安装轴的安装孔位，相对于滚轮中心轴线，往同侧偏移（面对偏心滚轮时，往左侧偏移）。当你面对偏心滚轮时，需要往逆时针方向调整滚轮安装轴，让偏心滚轮接触并贴紧导轨。

三：滑座装配及调试：
把滚轮和导轨润滑块，安装到滑座板上；接下来的工作，就是把滑座放置到环形导轨的直线段上，对偏心滚轮进行调整，确保滑座和导轨之间的适度预紧，请参考如下说明：


 精巧的导轨加工工艺和滚轮安装孔位设计，保证了在直线段上调整好的滑座，可以平滑地运动到圆弧导轨上，并依然具有适度预紧。
