AURD齿轮齿条直线模组的组成模块

更多产品及应用技术文章,点击进入技术分享栏目。



AURD齿轮齿条直线模组,为滚轮导轨线性模组,分为两大系列。

一:GV3系列AURD齿轮齿条直线模组-普通负载:

其由3大模块组成:
模块一:带齿条双沿导轨
导轨宽度可达120mm, 可承受的垂直载荷为1吨,翻转力矩M为580Nm;齿条模数为2,齿轮齿条驱动力为700N,再根据实际载荷的大小,可计算出可实现的加速度;通过齿条导轨的拼接,可实现几乎无限长的直线运动:

模块二:带齿轮滑座
滑座上的齿轮为带轴齿轮,有3种规格可选,对应的中空轴减速箱的安装法兰的规格分别为IEC56,IEC63和IEC71:

模块三:导轨安装基础
工程师可根据实际需要选择任意形式的安装基础,比如:

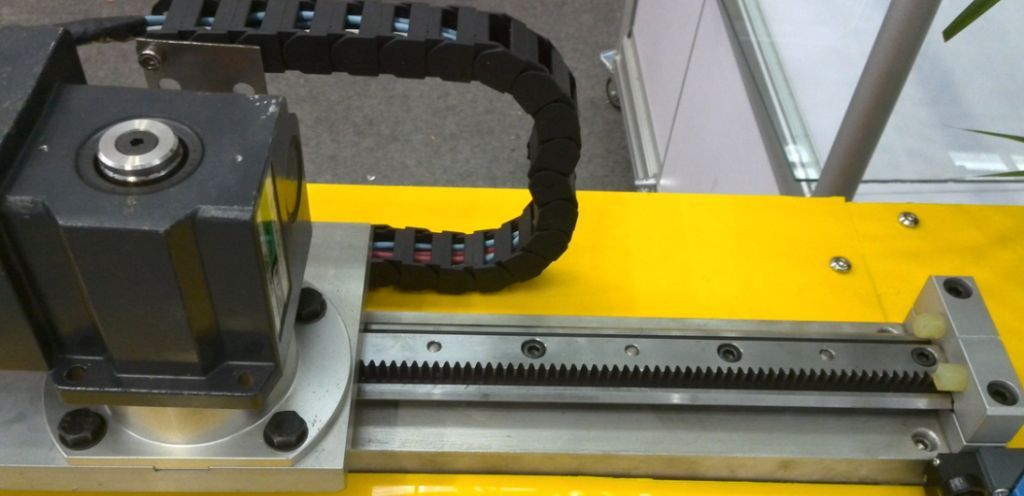

铝型材:

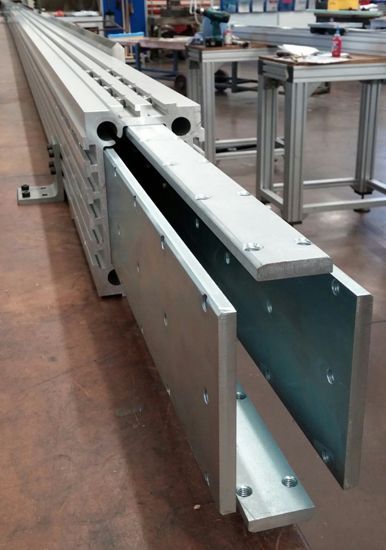

厚铝板:

或其它任意平整安装基础。

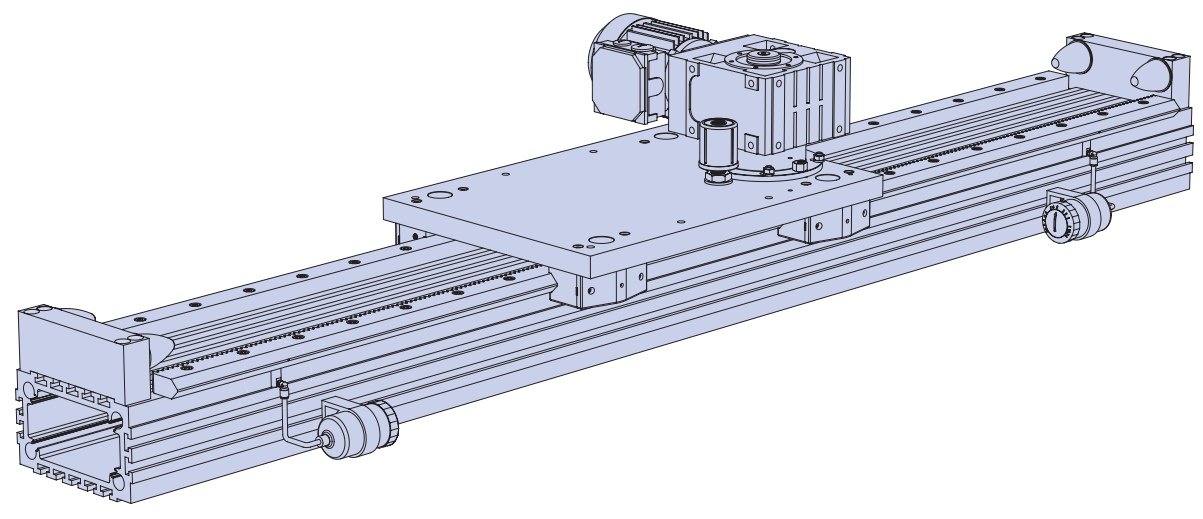

二:HDS2系列AURD齿轮齿条直线模组-重载:

其由3大模块组成:
模块一:铝型材导轨安装基础

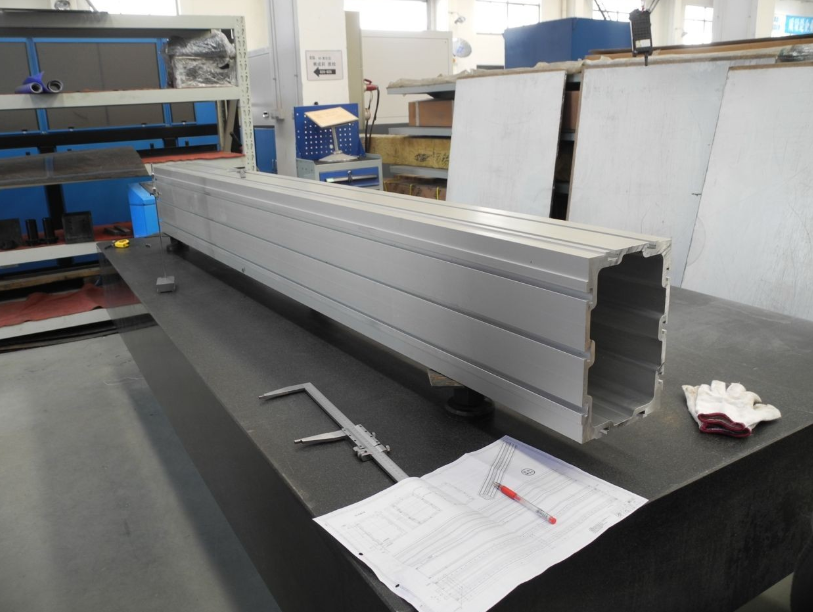

高刚性,大截面的导轨安装铝型材:

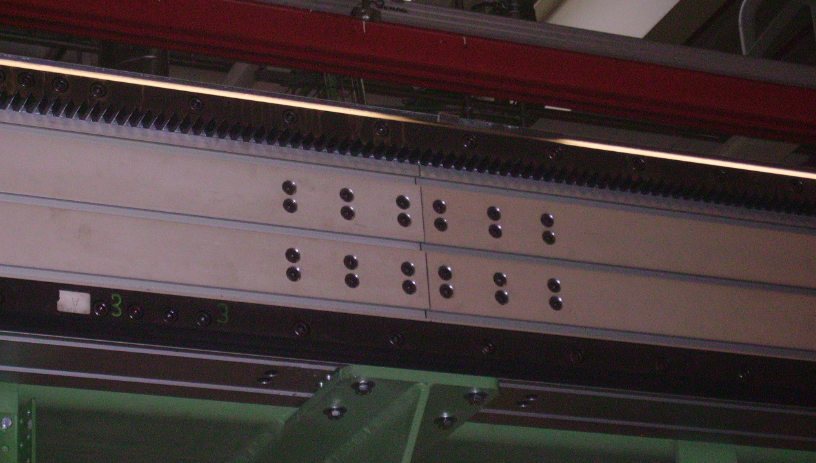

通过拼接,可得到超长的导轨安装基础:

模块二:带齿条滚轮导轨系统
可在上述铝型材上相应安装滚轮导轨系统,其中的一根单沿V型导轨带齿条,一根不带:

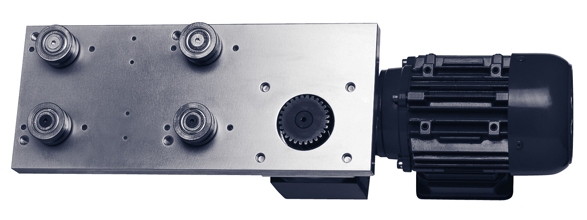

模块三:齿轮驱动滑座

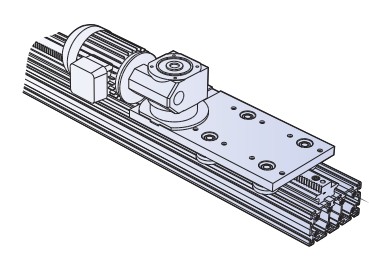

应用AURD齿轮齿条传动直线运动单元,可方便装配桁架机械手,自动上下料装置,直角坐标机器人等工厂自动化设备。
