环形导轨安装调试注意事项

更多产品及应用技术文章，点击进入技术分享栏目。



环形导轨安装调试的时候，有如下几大注意事项；有关产品说明，请参考文章：环形导轨 环形流水线：
一：先安装直线导轨段，确保直线导轨之间的距离和平行度：

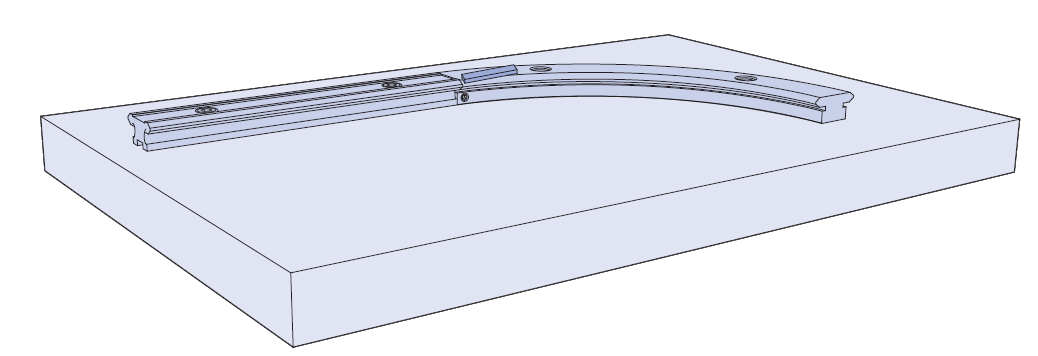

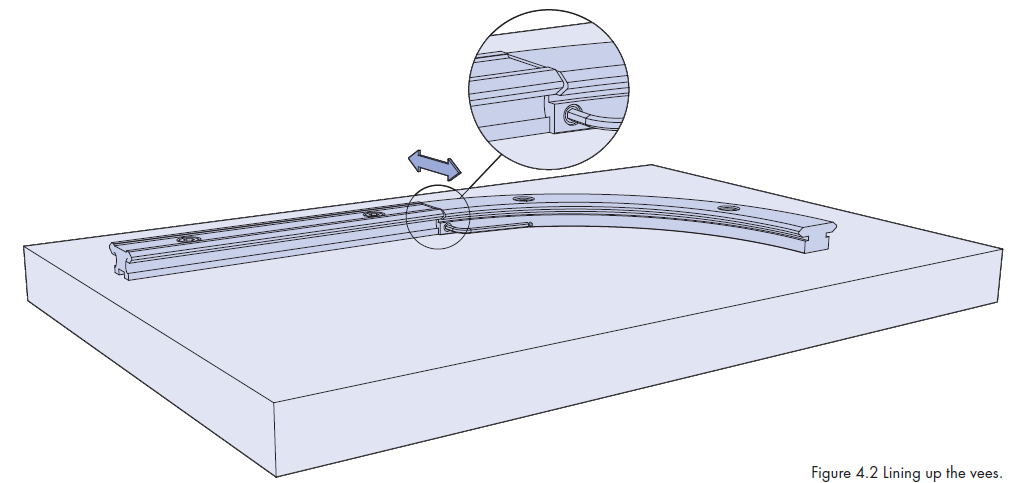

二：再安装圆弧导轨，圆弧导轨和直线导轨之间不可以有接缝，而且V型面要对齐，不能形成台阶；这个时候，直线导轨，是固定住的，是作为弧形导轨的安装基准的，如下图所示：调节键一端固定在直线导轨端部的槽里，另外一端位于圆弧导轨端部的槽中，圆弧导轨端部的槽比键宽，两侧顶丝可调整直线导轨和圆弧导轨之间的相对位置，通过这种调节方式可把V型面对齐：

三：接缝处，务必进行精细研磨，详细说明，请参考文章：拼接式滚轮导轨安装技术要点：
