环形导轨/连杆连接滑座/电动推杆传动

更多产品及应用技术文章，点击进入技术分享栏目。



环形导轨上的滑座，如何通过连杆串联连成工位链，请参考说明文章：可调连杆连接方式-环形自动装配线：

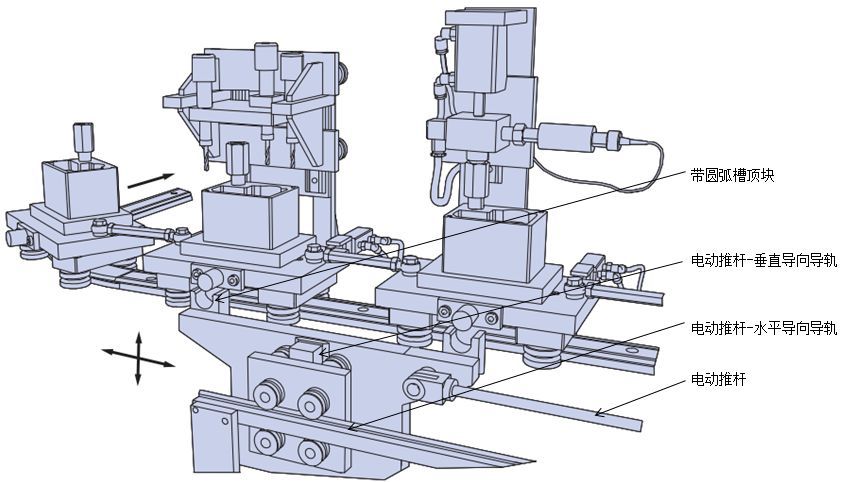

如何用电动推杆，实现多工位的同步运动，请见下图：

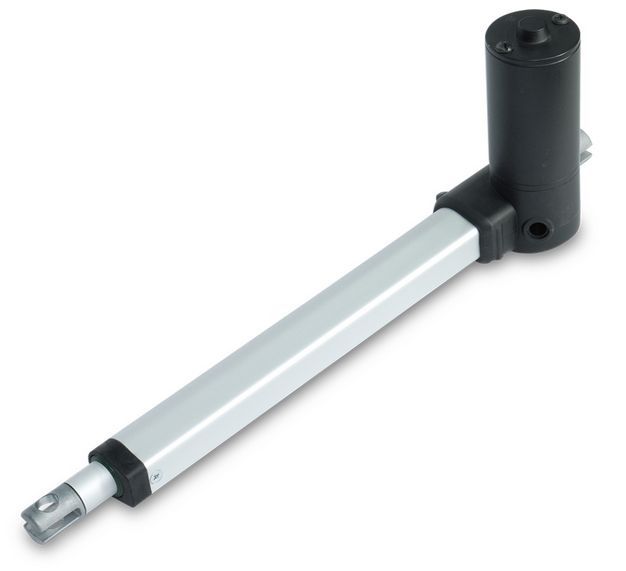

电动推杆的动作过程如下：
1. 垂直导向导轨上的滑座向上顶起，带圆弧槽顶块卡住环形导轨滑座侧面的圆柱销。
2. 电动推杆顶出。
3. 到位之后，垂直导向导轨上的滑座向下归位，带圆弧槽顶块和圆柱销脱离。
4. 电动推杆回退。

采用此种传动方式，如下两个设计要点很重要：
1. 连杆需要为可调式连杆。

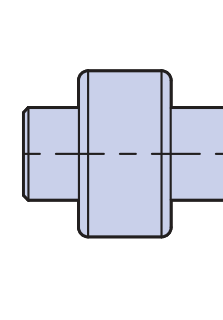

2. 电动推杆传动机构和环形导轨滑座的啮合机构，建议采用此种圆弧形啮合形式；环形导轨滑座侧面的圆柱销，也可以采用带轴承形式的，能更进一步延长啮合机构的使用寿命：
