简易的精密环形流水线装配方式

更多产品及应用技术文章，点击进入技术分享栏目。



选用滚轮圆弧导轨和滚轮直线导轨，会使得采用同步带传动方式的高速/精密环形流水线/生产线/装配线/组装线的装配变得非常简易和方便：


 一：直线导轨的安装简易：
直线导轨的底部有凹槽，可以卡在T型导条的凸起上；T型导条放置在铝型材的T型槽中；螺栓通过直线导轨的沉头孔，拧入T型导条的螺纹中，把直线导轨固定在铝型材上：

 二：圆弧导轨的安装简易

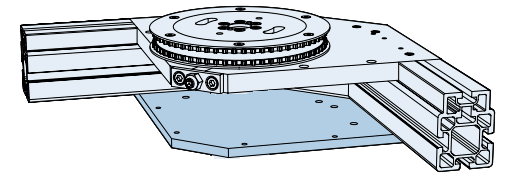

直线导轨的安装铝型材的两端，铣平；然后把安装圆弧导轨用的基准铝板，架在两根直线导轨安装铝型材上；同时在两根直线导轨安装铝型材下，安装上铝型材支撑铝板：

三：滑座和同步带之间的连接安装简易：
同步带上的安装孔已经打好，皮带扣用螺钉固定在上面：

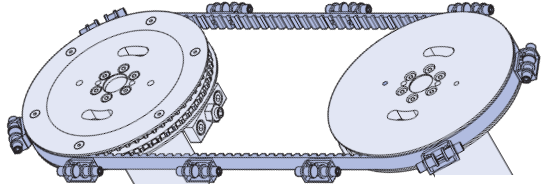

四：同步带轮/惰轮的安装简易：

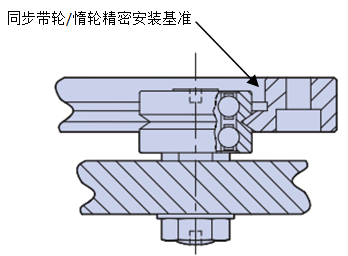

选择可作回转应用的圆弧导轨，把同步带轮/惰轮固定在圆弧导轨上；圆弧导轨的内侧经过精磨，可作为同步带轮/惰轮的安装基准，来保证圆弧导轨和同步带轮/惰轮的同心度：

五：驱动的安装简易：
齿轮固定在减速电机的输出轴上，减速电机通过法兰安装在上述的铝型材支撑铝板上；电机转动，通过齿轮带动圆弧导轨，带着安装在其上面的同步带轮转动。

采用上述装配方式，除了从我们采购的核心部件之后，另外你只需要采购或加工如下部件：
一：同步带轮
二：惰轮
三：圆弧导轨安装铝板
四：直线导轨安装铝型材 支承铝板
五：环形流水线支架
六：伺服电机及控制系统

这样，你就可以简易并方便地装配精密环形流水线。
