圆弧导轨回转应用的受力分析

更多产品及应用技术文章，点击进入技术分享栏目。



圆弧导轨，在回转工作台中的应用越来越普遍：滚轮轴承固定，圆弧导轨转动。滚轮轴承的数量决定了整个系统的承载能力。需要对系统进行受力分析，根据负载来确定需要的滚轮轴承的数量。

现以如下应用案例进行受力分析：

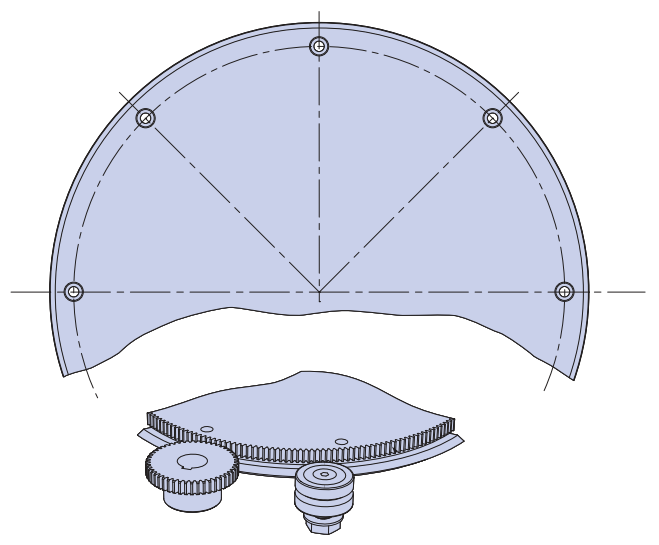

雷达天线安装在圆弧导轨盘SSRD44 468 L P上，为外V外齿形式圆弧导轨；6个滚轮支承圆弧导轨，2个盲孔固定同心滚轮SSRBHJ34CDRNSCHK，4个盲孔固定偏心滚轮SSRBHJ34EDRNSCHK.

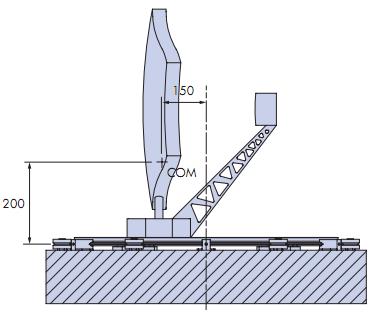

雷达天线每秒转一次。圆弧导轨，天线，天线安装底座的总重量是15公斤。15公斤重量的中心离圆弧导轨的中心轴线的水平距离为150mm，高出圆弧导轨水平面200mm：


受力分析：需要把负载分解为两个力和一个倾覆力矩：

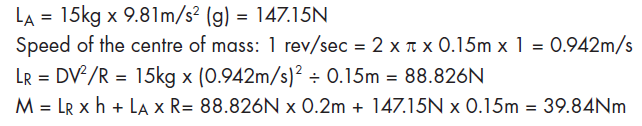

分解力计算：
LA：15公斤。
LR：计算重心的线速度，然后用公式DV2/R算出离心力。
M：重量偏心产生的倾覆力矩 + 离心力产生的倾覆力矩，就是总的倾覆力矩。
