翻转台应用中的圆弧导轨

更多产品及应用技术文章，点击进入技术分享栏目。

滚轮圆弧导轨，可极大地方便回转工装夹具的设计，生产和使用；有关圆弧导轨的回转应用，详见文章：圆弧导轨的革新性应用-回转工作台：
案例一：机加工翻转台-重载工件应用
加工工件为：风力发电机的铸铁齿轮箱，重达10吨；加工过程中，需要把齿轮箱沿着水平轴旋转90度；之前这个翻转过程，是手动的，需要花费很多时间；现在采用了滚轮圆弧导轨，实现了自动化：

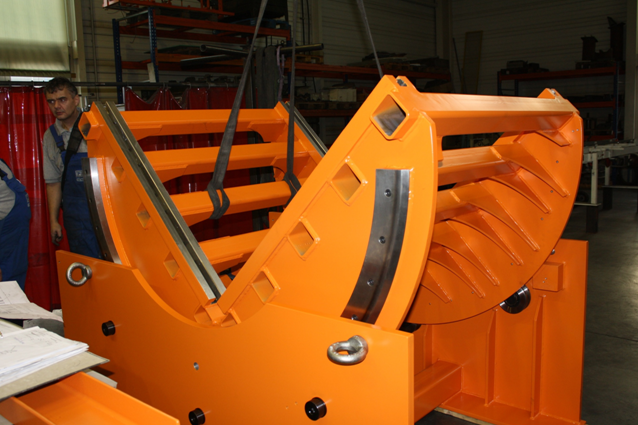

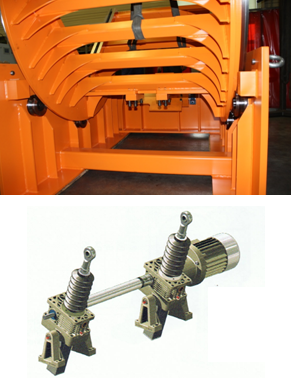

如上图所示，工装上左右两边，平行安装了180度单V重载圆弧导轨段，圆弧直径1800mm；圆弧导轨段的V型导轨面，在外径为150mm的重载滚轮轴承的V型槽里滚动，滚轮轴承安装固定在基座上；传动方式通过两台螺旋升降机来实现翻转。

上述工装是安装在机床内部，会有很多的金属切屑，而滚轮圆弧导轨是以V型导向原理为基础的，具有自清洁功能，可很好地适应这种工作环境；详见文章：高粉尘浓度环境应用滚轮直线导轨。

案例二：检测工装-超长工件应用
检测工件为：直升机的螺旋桨，重130公斤，长度为6米；之前的设计为：采用结构复杂庞大的机架，不但耗时间，而且危险。采用圆弧导轨的设计，可节省时间和费用，并提高员工的工作效率和工作安全性，见如下示意图：

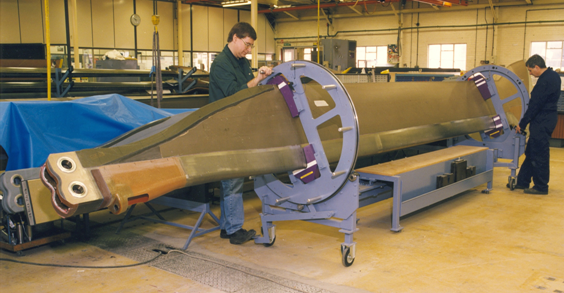

两根360度圆弧导轨平行放置，螺旋桨从其中间穿过并固定住；圆弧导轨是可来回转动的，通过圆弧导轨的V型导轨面在滚轮轴承的V型槽里滚动实现的；滚轴轴承固定在安装基础上。由于滚轮导轨和滚轮轴承之间的摩擦系数只有0.02，所以员工可轻易地用手转动螺旋桨，转到一定位置之后，固定，进行检测，再转动固定，进行下一部位的检测。
