滚轮导轨滑座上的安装孔位加工

更多产品及应用技术文章，点击进入技术分享栏目。



滚轮导轨滑座上，滚轮轴承，导轨润滑块，小齿轮的安装孔位加工要求如下：
一：滚轮轴承安装孔的精度要求：

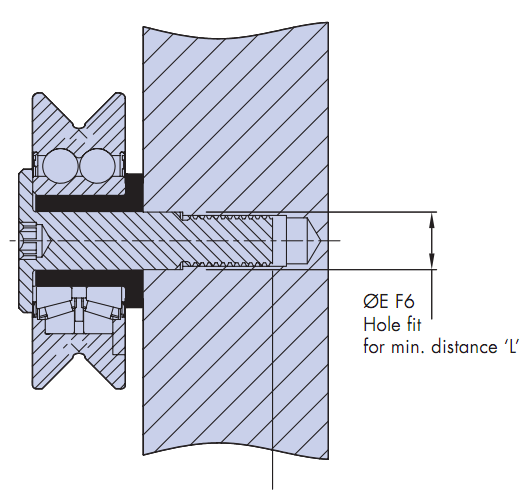

如下图所示：滚轮轴承的螺杆上有一段光杆，滑座板上的安装孔位中有一段光孔，两两配合；此机械配合的配合表面有较高均匀性的要求，需要保证相当高的配合性质，确保使用稳定可靠；建议安装孔位的光孔的加工公差为F6：

二：安装孔位之间的距离：
GV3:
滚轮，导轨，润滑块的安装孔位同导轨之间的距离，以及相互之间的距离，请参考GV3中文样本的54-57页：

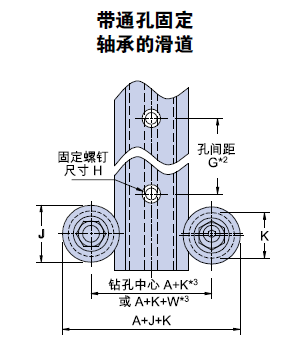

举个例子，如下图所示：导轨左边的滚轮为同心滚轮，右边的滚轮为偏心滚轮（有关偏心滚轮的说明，请参考文章：如何调整偏心滚轮）；两个滚轮之间的安装孔位的距离为A+K（偏心滚轮为普通偏心距规格）或A+K+W（偏心滚轮为大偏心距规格）：

HDS2:
参考HDS2中文样本的40-41页：

PRT2:
如下这种应用方式的: 参考PRT2中文样本38-39页：

如下这种回转应用的：参考PRT2中文样本23，24，25：

有关圆弧导轨的回转应用，请参考文章：圆弧导轨应用-回转工作台。
