PRT2圆弧导轨类型

更多产品及应用技术文章,点击进入技术分享栏目。



滚轮圆弧导轨,主要分为如下两大类:

一:双V圆弧导轨

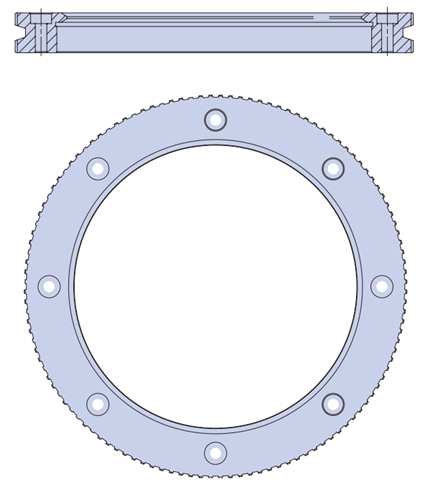

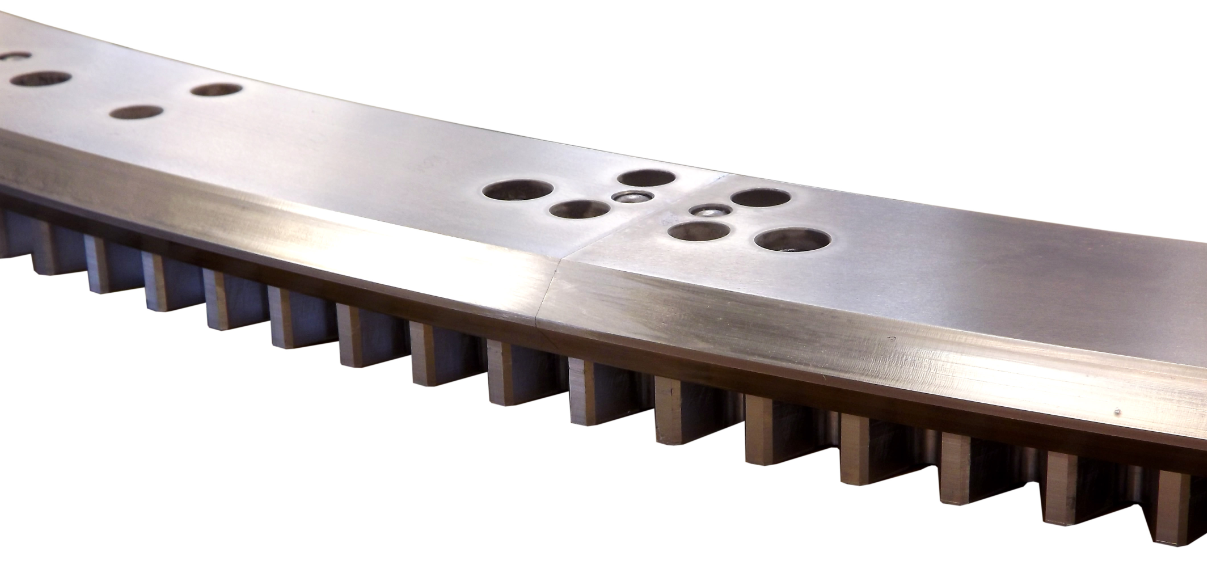

可采购整360度圆弧导轨,也可采购任意角度的圆弧导轨段;可带内齿圈或外齿圈:

如下两种运动方式:

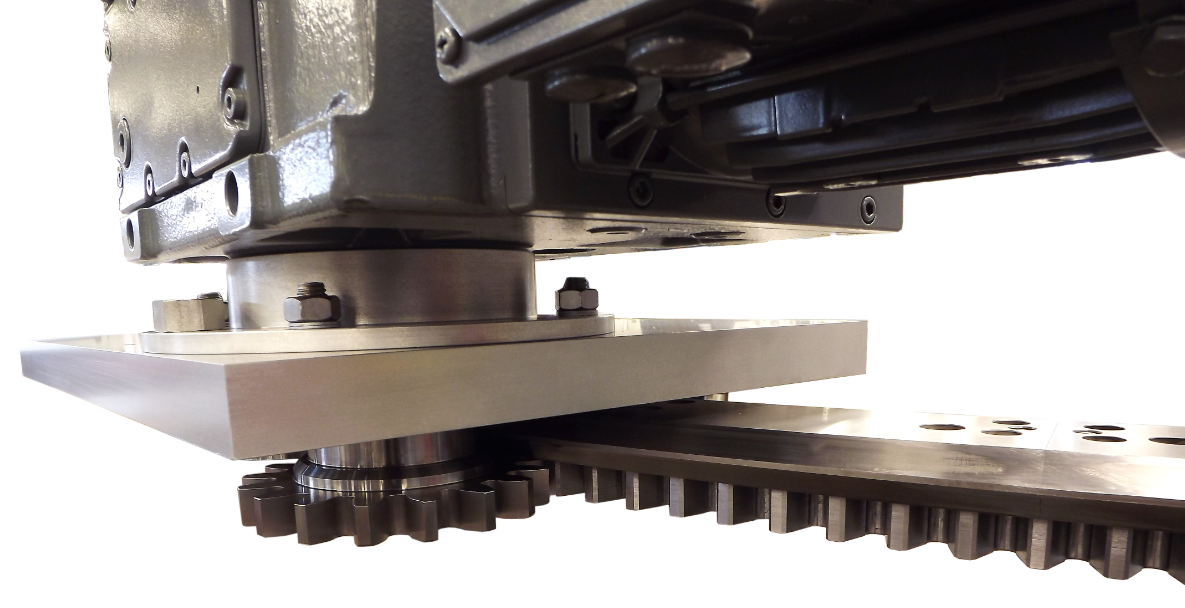

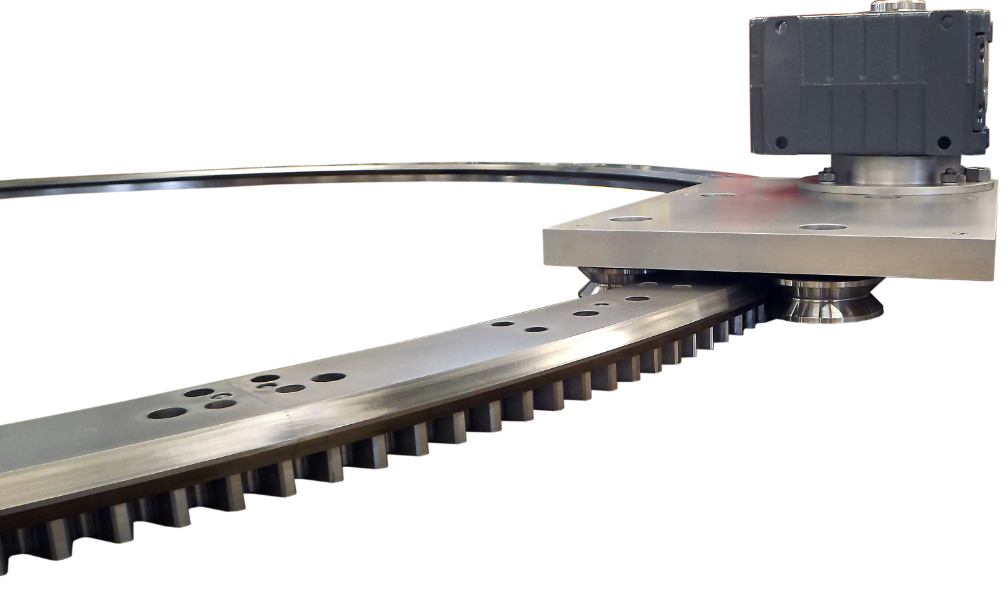

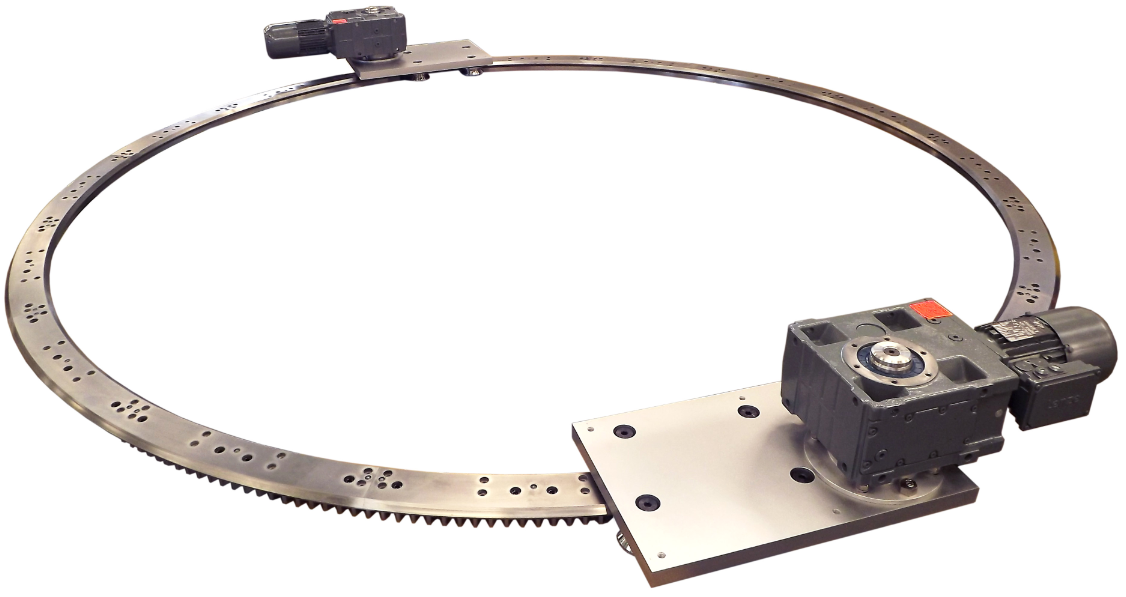

A:圆弧导轨固定,滑台做圆周运动;可采用各种形式的传动方式,最常见的为:圆弧导轨带齿圈,把减速电机/电机安装在滑台上,齿轮安装在减速电机/电机的输出轴上,齿轮转动沿着齿圈运动,带动滑台做圆周运动:

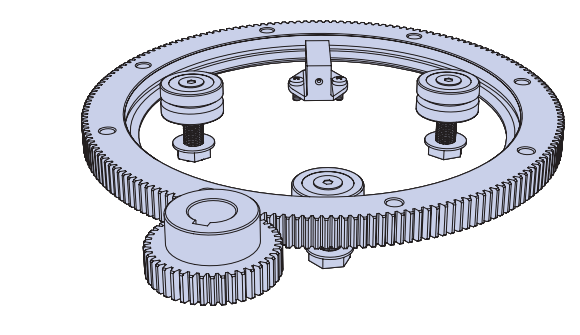

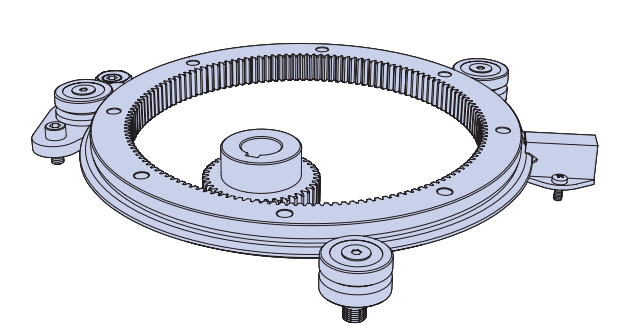

B:滚轮固定,圆弧导轨转动;内V/外V,内齿圈/外齿圈,可自由搭配:

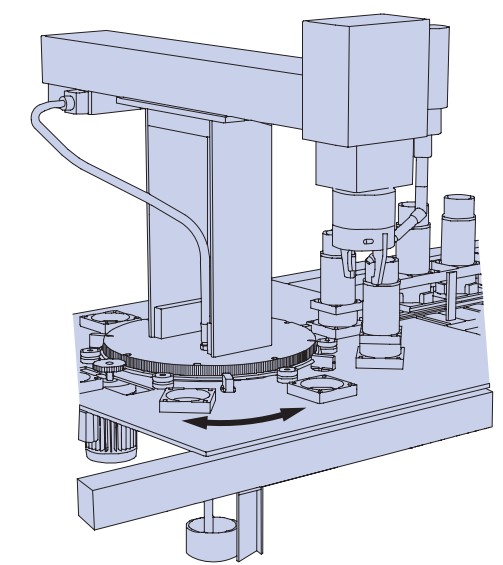

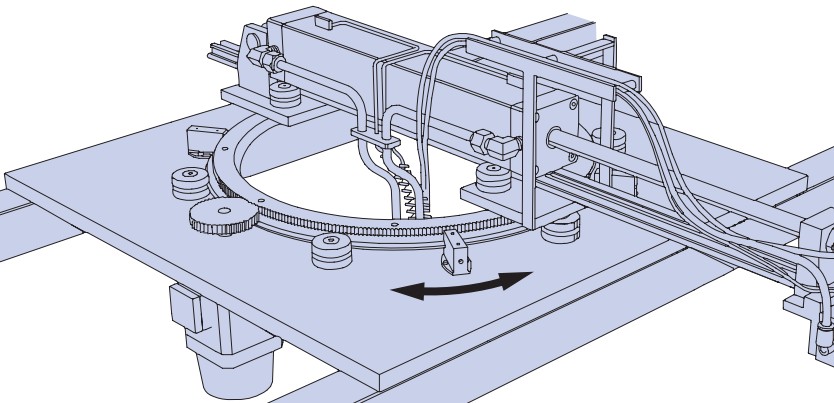

如果采用外V/外齿圈结构,这样可让圆弧导轨的内侧有更为充足的空间让其它部件通过,如下图所示:

双V圆弧导轨的齿圈,同样的直径,齿面宽度比单V圆弧导轨的小,所以可传递的力也小;所以如果需要较大的传动力,建议采用单V圆弧导轨。

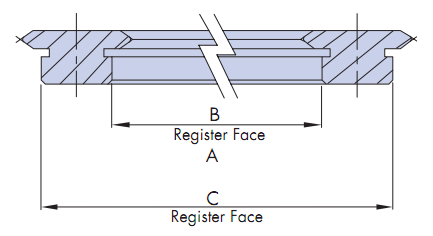

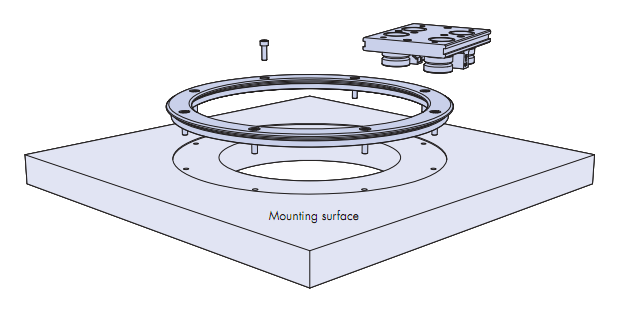

如果你的应用对圆弧导轨的圆心位置有精确的要求,可选用如下两个定位基准中的一个来进行精准定位:


二:单V圆弧导轨

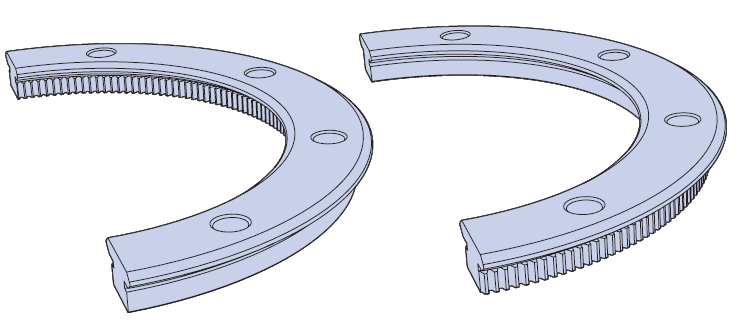

分为“内单V/外齿”和“外单V/内齿”两种形式;滚轮和齿轮固定,电机驱动齿轮,齿轮带动单V圆弧导轨转动;这种运动方式,在很多旋转应用中,可替代回转支承,请参阅文章:圆弧导轨vs回转支承

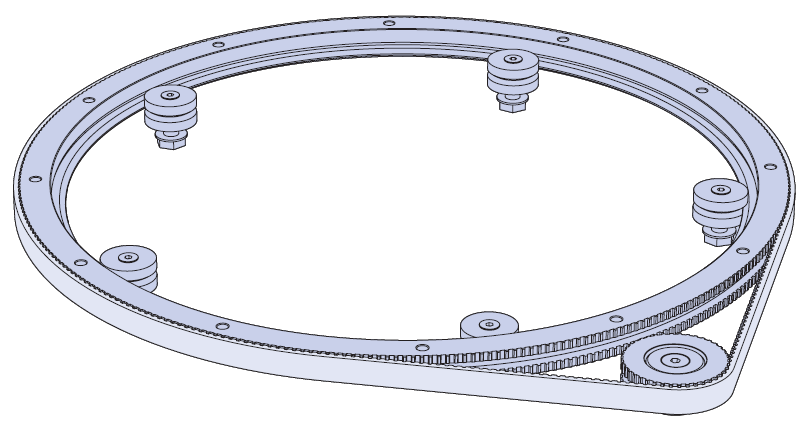

齿轮齿圈传动,存在一定的反向间隙;如果需要减小反向间隙的影响,并且需要较快的线速度-比如5米每秒,那建议采用同步带传动的内单V圆弧导轨;详细说明,请参考文章:同步带传动回转工作台

三:单V圆弧导轨盘
和单沿V圆弧导轨的区别在于:单V圆弧导轨盘只有外V/外齿一种形式;中间是实心的,盘的表面可进行精密加工,方便在上面安装其它部件:
