本网页为产品综合介绍,如需了解具体产品规格,请点击进入如下页面,下载产品样本:
样本下载
更详细的产品和应用介绍,也可点击进入如下页面,阅读有关技术文章:
工业铝型材技术文章列表

海普克(HEPCO)导轨铝型材,截面尺寸可达200mm x 300mm. 为了方便安装,同时提供多种规格的像支架,T型螺母等安装配件。海普克(HEPCO)公司还可提供机器框架和结构的整套设计方案,并提供相应的3D文件包。相对于钢材而言,导轨铝型材可以节省材料费用和装配时间,装配也更加方便和简易(请参考文章:精密工业铝型材连接方式)。海普克(HEPCO)导轨铝型材有如下三大系列产品:

一:MCS:导轨铝型材
MCS产品样本,请点击下载

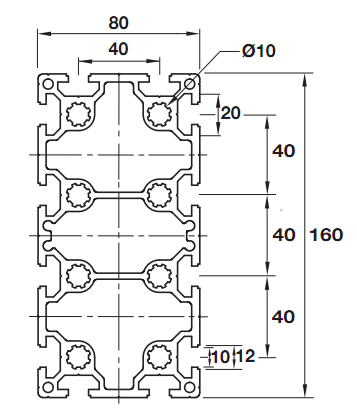

MCS工业铝型材的截面尺寸小至20x20mm,大至80x160mm:

MCS导轨铝型材可以和GV3导轨进行多种形式的组合,通过T型螺母或者T型导条连接;这将极大地简化了安装工作。

同时MCS工业铝型材也可以方便地搭建机器的支撑框架,见如下示意图:采用MCS精密工业铝型材,搭建下图中的机器框架,工序少,只需100分钟;而如果采用钢结构的话,工序繁多,需时330分钟。还有一点:工业铝型材之间的连接,不是采用焊接方式,而是采用方便调整和拆卸的连接方式(参考技术文章:精密工业铝型材连接方式), 方便回收循环利用。综上所述,采用MCS工业铝型材来搭建机器框架,可节省时间和费用:


二:GV3:导轨铝型材

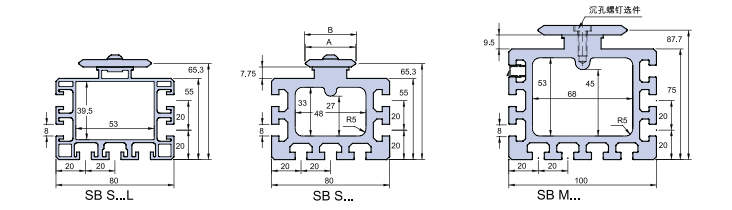

这种工业铝型材是用来和GV3的双沿V型导轨配套使用的:

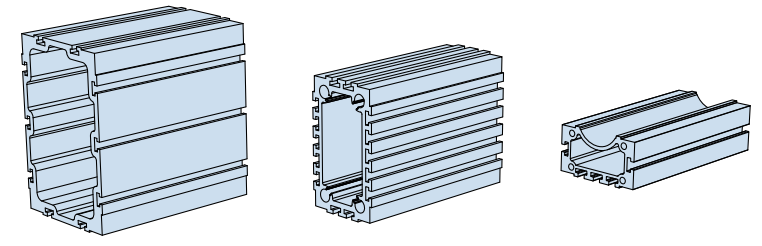

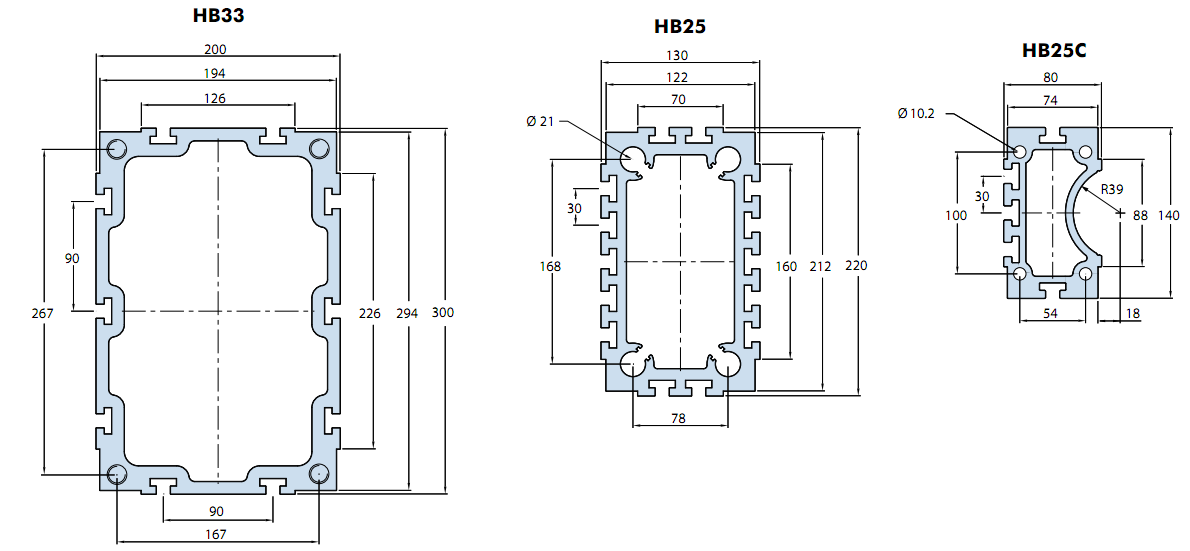

三:HDS2 Construction Beams: 重载导轨铝型材
HDS2 Construction Beams产品样本,请点击下载
HDS2重载导轨铝型材,具有很好的强度和刚性,可作为承重梁和悬臂梁来使用;单根长可达6米,通过拼接,可得到几乎无限长的梁。如果是Z轴应用,可以在铝型材的端部安装工件抓取装置,铝型材上下运动,实现抓取动作;这种应用的铝型材,具有和钢梁一样的强度和刚性,可是重量比钢梁轻很多,这样可以大大减少载荷,从而可以选用更小尺寸的导轨,降低了整套设备的成本。


导轨铝型材的平行度,直线度,扭曲度等精度指标,请见MCS样本第45页。

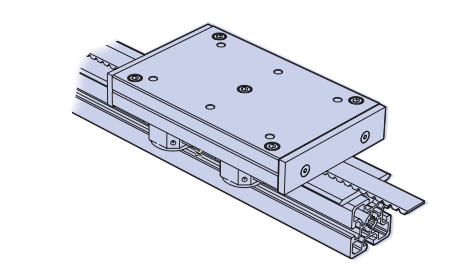

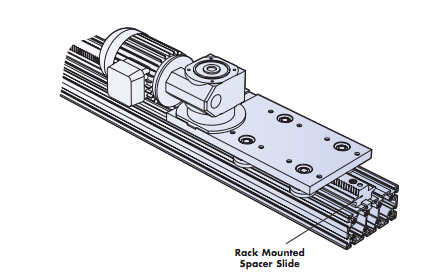

导轨铝型材和滚轮V型导轨之间的安装方式,请参考如下图例;详细安装方式说明,请参考文章:导轨铝型材应用二:和滚轮直线导轨配套使用


海普克(HEPCO)工业铝型材,具有这些特点:
1: 铝型材表面经过无色阳极氧化,氧化膜的厚度10um,具有很好的防腐蚀性能。。
2: 海普克(HEPCO)工业铝型材是一种高刚性精密铝型材,可作为导轨铝型材使用,作为海普克(HEPCO)滚轮导轨的安装基座。
3: 海普克(HEPCO)开发出了应用于轻载的铝制圆弧导轨
4: 可和环形导轨配合使用,请参考文章:导轨铝型材应用一:和环形导轨配套使用

详细的产品样本,技术资料和3D模型,请联系上海派然涛工业技术有限公司。
