导轨铝型材应用一:和环形导轨配套使用

更多产品及应用技术文章,点击进入技术分享栏目。



就如何在精密工业铝型材上安装直线导轨,请参阅文章:滚珠直线导轨安装铝型材导轨铝型材应用二:和滚轮直线导轨配套使用

环形导轨,配上传动系统之后,经常作为环形流水线,在现代化工程的自动化生产中,作为精密环形流水线,实现精密装配,检测或组装的功能:请参阅技术文章-“环形导轨应用-精密环形流水线”。环形导轨,和导轨铝型材配套使用,将极大地简化和方便了环形流水线的安装和调试,请看如下详细说明:
环形导轨,是由滚轮直线导轨和滚轮圆弧导轨组成的。滚轮直线导轨,可通过T型导轨,方便地安装在导轨铝型材上:

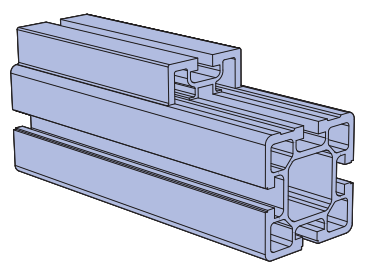

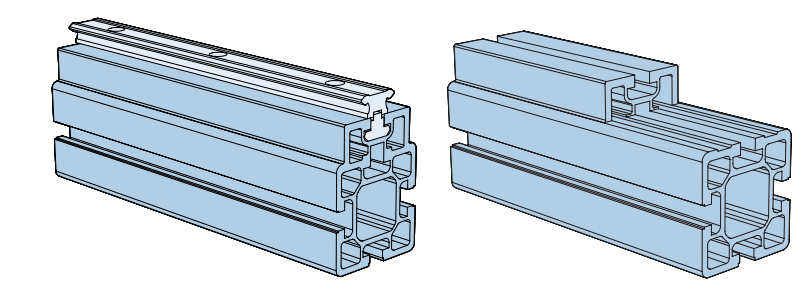

T型导条,安装于导轨铝型材的T型槽之内;双沿V型直线导轨的底部有凹槽,可和T型导条紧密配合;T型导条上有螺纹孔,通过螺栓可以把导轨固定在T型导条上。右边的这个图,铝型材有部分材料被铣掉了,是为了和铝板配套使用,后面将有详细说明。

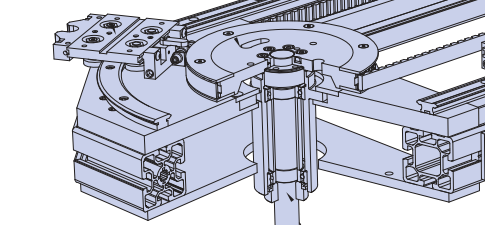

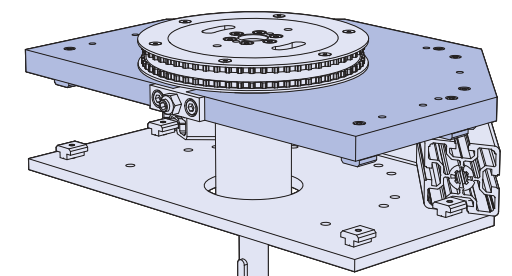

在拐弯的地方,和直线导轨配合使用的直线导轨铝型材,通过T型螺母,固定在上下两块铝板之间:

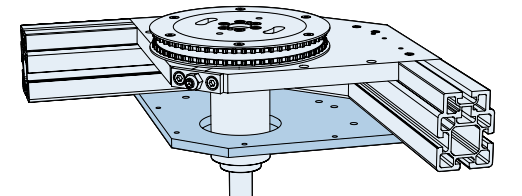

上铝板是作为圆弧导轨的安装底座,直线导轨的端部也是固定在上铝板上,见如下右图:


和上面这块铝板配合的直线导轨铝型材的末端,需要铣掉部分材料,加工效果如下左图;安装了上铝板之后,就会形成一个平整的表面,安装直线导轨和圆弧导轨:



直线导轨铝型材之间,通过几段短的导轨铝型材,连接起来;通过T型螺母,用螺栓固定在两块铝板之间:


综上所述,导轨铝型材和环形导轨的配合使用,极大地方便了精密环形流水线的设计和生产。
