机器人第七轴应用-滚轮导轨使用安装说明

更多产品及应用技术文章，点击进入技术分享栏目。



矩形滚轮导轨系统广泛应用在机器人第七轴中，包含如下四大组件：

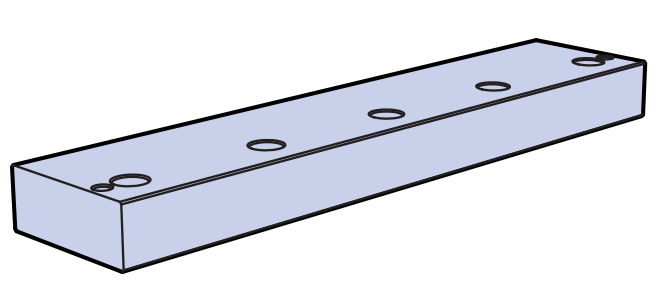

一：矩形滚轮导轨

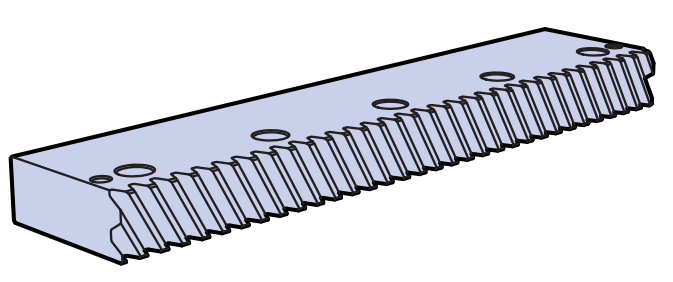

导轨上可直接加工出齿条，成为一体式齿条导轨：

二：滚轮组合
每个滚轮组合，安装有三个外球面滚轮轴承，分别在矩形导轨的3个工作面上滚动：


滚轮组合，也可采购滚轮，自行加工和装配滚轮组合：滚轮组合加工装配说明。
三：齿轮组件
齿轮组件，带有回差调节机构，方便调整齿轮和齿条之间的啮合间隙；详细说明，请参考文章：齿条传动齿轮组件

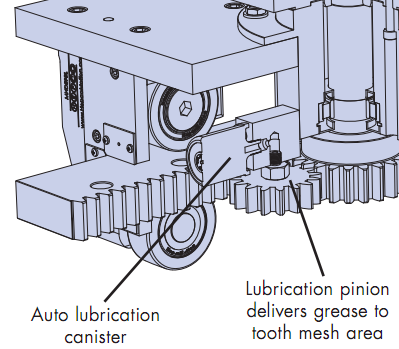

四：齿轮齿条自动润滑装置
实现齿轮齿条传动系统的自动润滑，延长机器人第七轴的使用寿命，降低故障率；详细说明，请参考文章：齿轮齿条自动润滑装置：

要组成机器人第七轴，还需要如下机械部件：
一：导轨安装基础

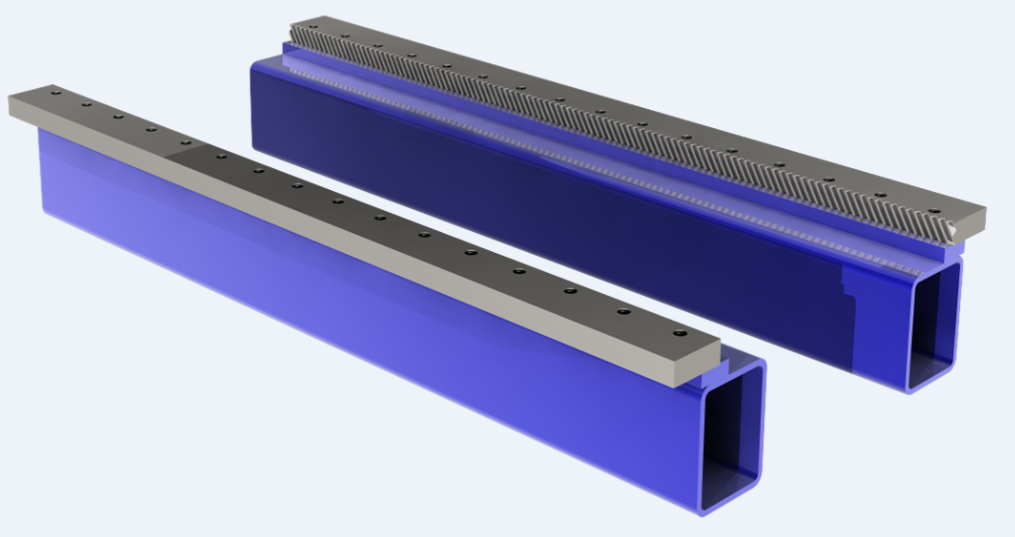

可采用方钢上焊接钢条作为安装基础，钢条上铣出导轨安装基准：

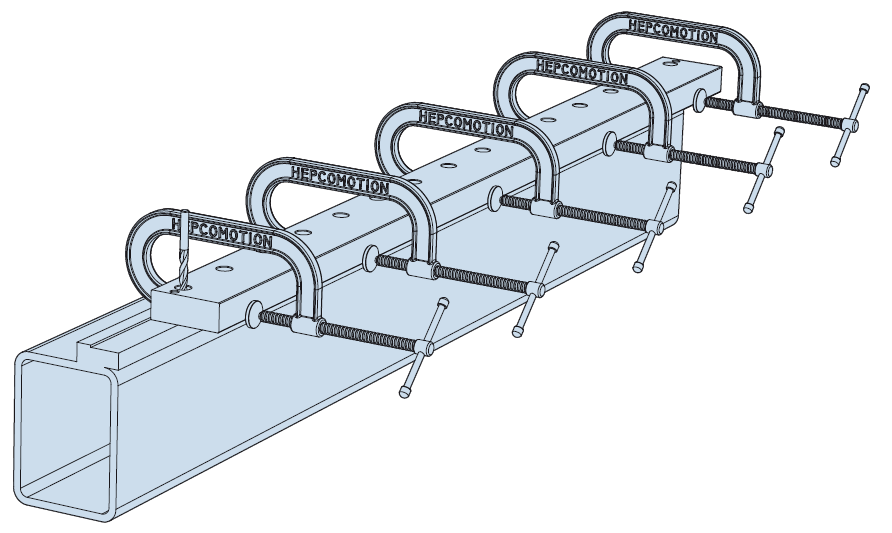

安装调试的时候，要确保两根方钢上的安装基准面的平行度：

二：机器人安装底座

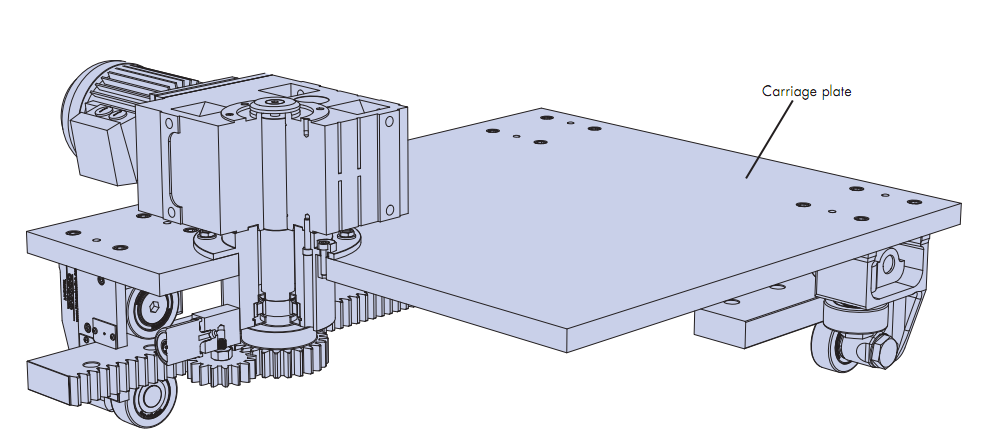

采用高强度钢板，把滚轮组合，伺服电机和机器人的安装基准面和孔位加工出来：
