GV3滚轮导轨类型

更多产品及应用技术文章,点击进入技术分享栏目。



HEPCO的GV3滚轮导轨具有广泛的产品供应范围,如下是导轨的类型:

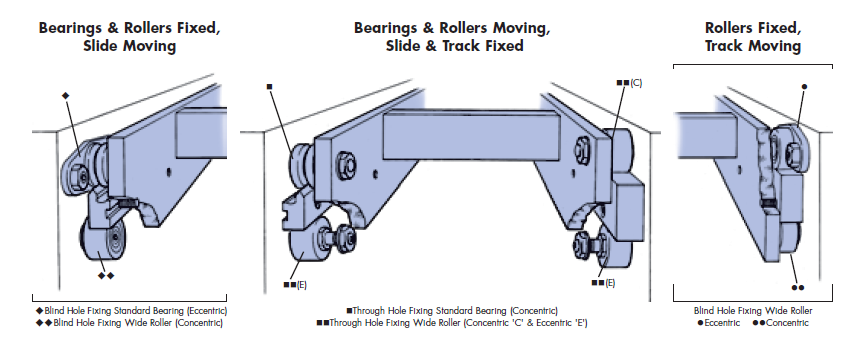

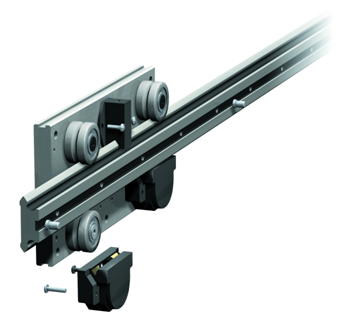

一. 双沿V型导轨,带凸台(整体式)
两个V型导轨面,做成一体的,工厂出厂的时候,通过加工,已经保证了两个V型导轨面的平行度,这样就让安装变得容易。带凸台的这个特点,可以防止滚轮轴承和其它设备部件的干涉,所以可以直接安装在平坦的表面上,而不需要加垫片。


如果要采用齿轮齿条驱动方式,也可选择出厂前,就把导轨和齿条装配好的齿条导轨

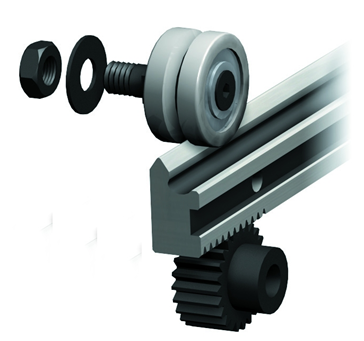

二. 单沿V型导轨,带凸台(整体式)
当你的应用需要两个V型导轨面的距离足够大以来承受大的翻转力矩的时候,可选择两根单沿V型导轨,平行布置。由于带凸台,具有足够的材料厚度,可直接在导轨上切出齿条,成为一体式齿条导轨,省去了分开的齿条和导轨的对齐工作。

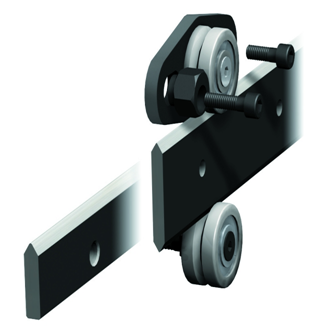

三. 不带凸台,双沿/单沿V型导轨
当你的应用需要双沿V型导轨作为移动部件的时候,这时可以选择这种不带凸台的,导轨的质量更轻,移动惯量小。同时可作为更为经济的一种选择,不过在安装时,需要考虑垫片的加装,以防止滚轮轴承和其它机器部件的干涉。当你的应用需要承受大的翻转力矩的时候,可选用两根单沿V型导轨,平行布置,两根导轨之间的距离足够远,可承受大的翻转力矩。

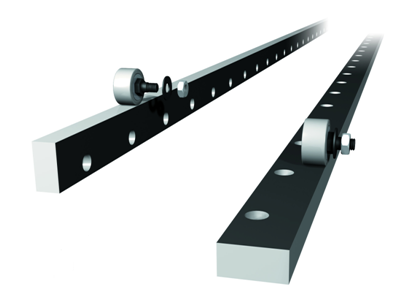

四:平导轨
当你的应用,需要两根导轨平行布置,而且跨距比较大时,如果都采用V型导轨,两根导轨的平行度的要求就很高,但是现场的一些应用条件不能保证这么高的平行度。这时候,可以考虑一边使用V型导轨,一边使用方型导轨。
